เหตุใดการจำแนกประเภทสถานที่อันตรายจึงเป็นตัวกำหนดการเลือกมอเตอร์
เครื่องจักรแบบหมุนทุกเครื่องที่ติดตั้งในโรงงานเคมี โรงกลั่น คลังเก็บเมล็ดพืช หรือห้องพ่นสี ทำงานภายใต้โปรไฟล์ความเสี่ยงที่ไม่เกี่ยวข้องกับแรงม้าหรือความเร็ว ปัจจัยในการตัดสินใจคือมีก๊าซ ไอระเหย หรือฝุ่นที่ติดไฟได้ง่ายในอากาศโดยรอบหรือไม่ และบ่อยแค่ไหน ระบบการจำแนกประเภทมีอยู่เพื่อแปลความเสี่ยงนั้นเป็นภาษาที่วิศวกร ผู้ตรวจสอบ และผู้ผลิตอุปกรณ์สามารถอ่านได้ในลักษณะเดียวกัน ซึ่งเป็นเหตุผลว่าทำไมมอเตอร์ป้องกันการระเบิดจึงไม่เคยเลือกตามข้อกำหนดเฉพาะของแค็ตตาล็อกเพียงอย่างเดียว
ในอเมริกาเหนือ รหัสไฟฟ้าแห่งชาติจะแบ่งพื้นที่อันตรายออกเป็นประเภท I, II และ III จากนั้นแบ่งแต่ละประเภทเพิ่มเติมออกเป็นส่วนที่ 1 หรือส่วนที่ 2 ขึ้นอยู่กับว่ามีวัตถุอันตรายปรากฏอย่างต่อเนื่องหรือเฉพาะในสภาวะที่ผิดปกติเท่านั้น กรอบงาน IEC และ ATEX ที่ใช้ในภูมิภาคอื่นๆ ส่วนใหญ่ใช้โซน 0, 1 และ 2 สำหรับก๊าซ และใช้โซน 20, 21 และ 22 สำหรับฝุ่นแทน ทั้งสองระบบอธิบายคำถามพื้นฐานเดียวกัน นั่นคือ สารผสมที่ติดไฟได้มีโอกาสเกิดขึ้นในขณะที่เกิดประกายไฟหรือพื้นผิวที่ร้อนได้มากน้อยเพียงใด
| ระบบการจำแนกประเภท | อันตรายอย่างต่อเนื่อง | อันตรายเป็นระยะ | สภาพผิดปกติเท่านั้น |
|---|---|---|---|
| NEC คลาส I | ส่วนที่ 1 | ส่วนที่ 1 | ส่วนที่ 2 |
| โซน IEC และ ATEX | โซน 0 | โซน 1 | โซน 2 |
| เทียบเท่าฝุ่น | โซน 20 | โซน 21 | โซน 22 |
มอเตอร์ตำแหน่งอันตรายที่ซื้อสำหรับห้องปั๊ม Division 2 แทบจะไม่เคยเป็นไปตามข้อกำหนดของถังผสม Division 1 เลย แม้ว่าทั้งสองห้องอาจใช้ตัวทำละลายเดียวกันก็ตาม ความแตกต่างมีความสำคัญเนื่องจากอุปกรณ์ของดิวิชั่น 1 จะต้องป้องกันไม่ให้การจุดระเบิดภายในเข้าถึงบรรยากาศภายนอกเลย ในขณะที่อุปกรณ์ดิวิชั่น 2 สร้างขึ้นบนสมมติฐานว่าส่วนผสมที่ติดไฟได้นั้นไม่ค่อยปรากฏ ดังนั้นระยะการออกแบบจึงอาจน้อยลง
สิ่งที่ทำให้มอเตอร์ป้องกันการระเบิด
คำว่าการป้องกันการระเบิดมักถูกเข้าใจผิดนอกวงการวิศวกรรม ไม่ได้หมายความว่ามอเตอร์จะไม่ได้รับความเสียหายจากการระเบิด หมายความว่าหากประกายไฟภายในติดไฟแก๊สที่เข้าไปในกล่องหุ้ม เปลวไฟและความดันที่เกิดขึ้นจะถูกกักเก็บไว้ภายในกล่องนานพอที่จะเย็นลงต่ำกว่าอุณหภูมิติดไฟของบรรยากาศโดยรอบก่อนที่ก๊าซจะหลบหนีออกไป ซึ่งทำได้โดยผ่านเส้นทางเปลวไฟ ซึ่งเป็นข้อต่อที่ตัดเฉือนอย่างระมัดระวังระหว่างโครงมอเตอร์และกระดิ่งปลายท่อ ซึ่งแคบและยาวพอที่จะดับส่วนหน้าของเปลวไฟได้
แนวคิดการป้องกันแบบกว้างๆ สามแนวคิดปรากฏขึ้นซ้ำๆ ในแค็ตตาล็อกมอเตอร์สถานที่อันตราย และแต่ละแนวคิดแก้ไขปัญหาการจุดระเบิดด้วยวิธีที่แตกต่างกัน
- ตู้กันไฟซึ่งมักทำเครื่องหมายว่า Ex d มีการระเบิดภายในแทนที่จะป้องกันการระเบิด
- ความปลอดภัยที่เพิ่มขึ้น มีเครื่องหมาย Ex e กำจัดชิ้นส่วนที่เกิดประกายไฟและควบคุมอุณหภูมิพื้นผิว เพื่อไม่ให้การจุดระเบิดเริ่มตั้งแต่แรก
- การออกแบบที่ไม่เกิดประกายไฟหรือการหายใจแบบจำกัด ซึ่งมีเครื่องหมาย Ex n มีไว้สำหรับพื้นที่โซน 2 ซึ่งไม่น่าจะมีสารผสมที่ติดไฟได้
แผนภูมิด้านล่างเปรียบเทียบดัชนีการป้องกันสัมพัทธ์ของโครงสร้างมอเตอร์ทั่วไปสี่ประเภท โดยพิจารณาจากการออกแบบแต่ละอย่างอย่างระมัดระวังโดยถือว่าอาจมีแหล่งกำเนิดประกายไฟอยู่
ดัชนีการป้องกันสัมพัทธ์ตามประเภทการก่อสร้างมอเตอร์
การออกแบบเหล่านี้ไม่ถูกต้องในระดับสากล สายการบรรจุโซน 2 แทบไม่ต้องการต้นทุนและน้ำหนักของโครงที่กันไฟทั้งหมด ในขณะที่หน่วยกู้คืนตัวทำละลาย Division 1 ไม่สามารถทดแทนมอเตอร์นิรภัยที่มีน้ำหนักเบากว่าได้ ไม่ว่าความแตกต่างของราคาจะดูสวยงามบนกระดาษเพียงใดก็ตาม
การออกแบบกระปุกเกียร์ผสมผสานกับมอเตอร์ป้องกันการระเบิดได้อย่างไร
มอเตอร์ตำแหน่งอันตรายไม่ค่อยทำงานโดยลำพัง โดยทั่วไปแล้ว สายพานลำเลียง เครื่องผสม และเครื่องกวนจะต้องมีการเพิ่มแรงบิดและการลดความเร็ว ซึ่งหมายความว่ามอเตอร์จะจับคู่กับกระปุกเกียร์ที่ต้องตรงกับทั้งหน้าที่ทางกลและการจำแนกพื้นที่ของอุปกรณ์ขับเคลื่อน วัสดุตัวเรือน การออกแบบซีลเพลา และตำแหน่งช่องระบายอากาศทั้งหมดต้องได้รับการประสานกัน ดังนั้นยูนิตที่รวมกันจึงไม่แนะนำเส้นทางการจุดระเบิดแบบใหม่ที่มอเตอร์เพียงอย่างเดียวไม่เคยสร้างมา

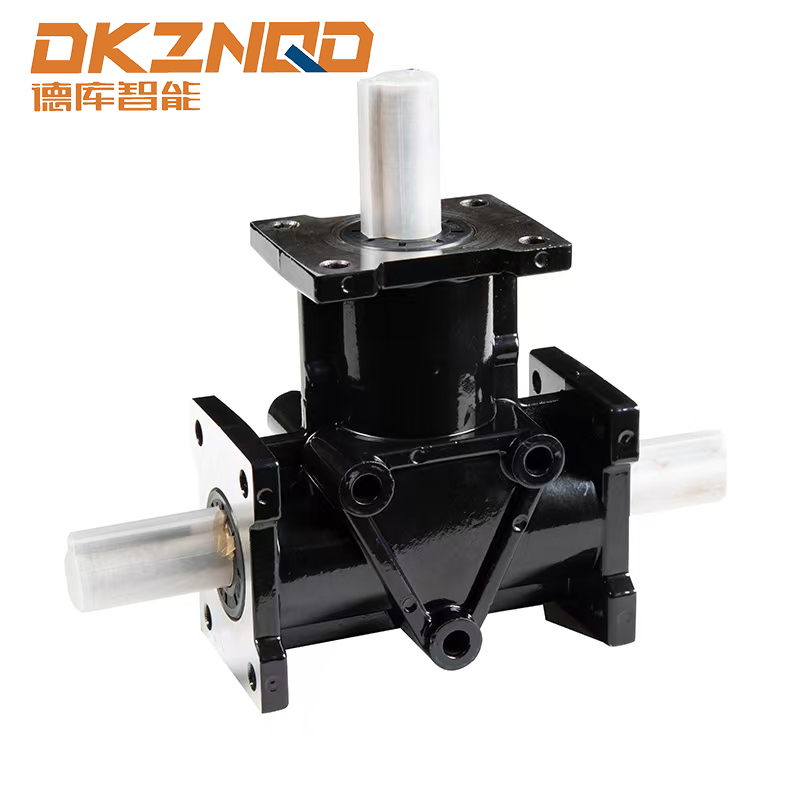

การออกแบบมุมขวาเป็นเรื่องปกติในโรงงานที่เป็นอันตราย เนื่องจากทำให้สามารถติดตั้งมอเตอร์ให้ห่างจากบริเวณที่สาดกระเซ็นหรือทางเดินแคบๆ ได้ ก กระปุกเกียร์เอียงเกลียว มักถูกเลือกใช้สำหรับการขับเคลื่อนมุมฉากเหล่านี้ เนื่องจากรูปทรงของฟันเกลียวจะค่อย ๆ เคลื่อนตัวช้ากว่าการออกแบบมุมเอียงแบบตรง ซึ่งช่วยลดการสั่นสะเทือนและความเสี่ยงที่เกี่ยวข้องของการคลายตัวยึดตลอดรอบการทำงานที่ยาวนาน การสั่นสะเทือนที่ลดลงยังช่วยลดโอกาสที่จะเกิดการสึกหรอของซีลที่เพลาส่งออก ซึ่งเป็นหนึ่งในจุดที่พบบ่อยซึ่งฝุ่นหรือไอระเหยสามารถเคลื่อนตัวไปยังส่วนประกอบทางไฟฟ้าได้หากปล่อยทิ้งไว้โดยไม่ได้รับการตรวจสอบ
การเลือกชุดค่าผสมที่ถูกต้องนั้นเป็นกระบวนการตามลำดับมากกว่าการค้นหาข้อมูลจำเพาะเพียงรายการเดียว ขั้นตอนด้านล่างนี้สรุปลำดับที่ทีมวิศวกรส่วนใหญ่ปฏิบัติตามเมื่อจับคู่กระปุกเกียร์กับมอเตอร์ไฟฟ้าป้องกันการระเบิด
ลำดับการเลือกมอเตอร์และกระปุกเกียร์
การข้ามขั้นตอนใดๆ ในลำดับนี้มีแนวโน้มที่จะปรากฏในภายหลังเนื่องจากพิกัดป้ายชื่อมอเตอร์และแรงบิดอินพุตของกระปุกเกียร์ไม่ตรงกัน ซึ่งมักจะบังคับให้ต้องเปลี่ยนสนามที่มีราคาแพงมากกว่าการแก้ไขเอกสารง่ายๆ
การรับรอง ATEX เทียบกับมอเตอร์ป้องกันการระเบิดคลาส I ส่วนที่ 1
มอเตอร์เกียร์ที่ได้รับการรับรอง ATEX และมอเตอร์ป้องกันการระเบิด Class I Division 1 กำลังตอบคำถามพื้นฐานเดียวกันผ่านกรอบการทำงานด้านกฎระเบียบที่แตกต่างกันสองแบบ และทั้งสองแบบไม่สามารถใช้แทนกันบนกระดาษได้โดยอัตโนมัติ แม้ว่าวิศวกรรมพื้นฐานจะคล้ายกันก็ตาม การรับรอง ATEX สร้างขึ้นตามระบบคำสั่งของยุโรป และออกรหัสที่ระบุกลุ่มอุปกรณ์ หมวดหมู่ การป้องกันก๊าซหรือฝุ่น ระดับอุณหภูมิ และระดับการป้องกันอุปกรณ์ การรับรอง Class I Division 1 ในอเมริกาเหนือได้รับการจัดการผ่านห้องปฏิบัติการทดสอบที่ได้รับการยอมรับในระดับประเทศ และใช้รูปแบบการทำเครื่องหมายที่แตกต่างกัน แม้ว่าวิธีการทดสอบเส้นทางเปลวไฟและอุณหภูมิจะทับซ้อนกันอย่างมากก็ตาม
มอเตอร์มาตรฐานกับการเปรียบเทียบมอเตอร์ป้องกันการระเบิด
รูปร่างภายนอกแสดงถึงมอเตอร์ป้องกันการระเบิด รูปร่างด้านในแสดงถึงมอเตอร์อุตสาหกรรมมาตรฐาน โดยปรับขนาดตามคุณลักษณะที่สัมพันธ์กันห้าประการ
| คุณสมบัติ | มอเตอร์เกียร์ที่ผ่านการรับรอง ATEX | อุปกรณ์กันระเบิด Class I ดิวิชั่น 1 |
|---|---|---|
| คณะกรรมการปกครอง | หน่วยงานที่ได้รับแจ้งภายใต้คำสั่งของสหภาพยุโรป | ห้องปฏิบัติการทดสอบที่ได้รับการยอมรับในระดับประเทศ |
| สไตล์การทำเครื่องหมาย | กลุ่ม หมวดหมู่ รหัสกลุ่มก๊าซ | ชั้นเรียน การแบ่งกลุ่ม ตัวอักษร |
| ระดับอุณหภูมิ | ระดับ T1 ถึง T6 | ระดับ T1 ถึง T6 |
| ภูมิภาคการใช้งานทั่วไป | ยุโรป ตะวันออกกลาง บางส่วนของเอเชีย | สหรัฐอเมริกา,แคนาดา |
โรงงานที่ส่งออกอุปกรณ์ไปต่างประเทศมักจะระบุมอเตอร์ที่ได้รับการรับรองสองตัว ดังนั้นการออกแบบเดียวจึงสามารถให้บริการทั้งสองตลาดได้โดยไม่ต้องทำซ้ำแบบวิศวกรรม ซึ่งจะทำให้ระยะเวลาในการจัดซื้อสั้นลงเมื่อโรงงานสร้างมาตรฐานในการจัดซื้อมอเตอร์สำหรับสถานที่อันตรายจากหลายไซต์งาน
ค่าใช้จ่ายในการลงทุนและการบำรุงรักษาเปรียบเทียบประเภทการป้องกันอย่างไร
การสนทนาเรื่องงบประมาณเกี่ยวกับการจำแนกประเภทมอเตอร์ป้องกันการระเบิดมักจะเน้นไปที่ราคาซื้อเท่านั้น แต่การเปรียบเทียบที่มีประโยชน์มากกว่าจะดูที่ต้นทุนการเป็นเจ้าของทั้งหมดตลอดวงจรชีวิตของอุปกรณ์ แผนภูมิคอลัมน์ด้านล่างแสดงดัชนีการลงทุนเริ่มต้นที่สัมพันธ์กันในประเภทการป้องกันห้าประเภท โดยใช้คลาส I ส่วนที่ 2 เป็นข้อมูลพื้นฐาน
ดัชนีการลงทุนเริ่มแรกเชิงสัมพันธ์ตามระดับการป้องกัน
ช่วงเวลาการบำรุงรักษาจะเปลี่ยนไปในทิศทางตรงกันข้าม มอเตอร์และ กระปุกเกียร์เอียงเกลียวes สร้างขึ้นสำหรับโซนที่เข้มงวดที่สุดได้รับการออกแบบทางวิศวกรรมด้วยแบริ่งที่ปิดสนิท การเคลือบที่ทนต่อการกัดกร่อน และการออกแบบช่องระบายอากาศที่เรียบง่าย ซึ่งโดยทั่วไปจะขยายเวลาระหว่างการตรวจสอบที่จำเป็น ซึ่งจะชดเชยราคาซื้อที่สูงขึ้นบางส่วนในช่วงระยะเวลาการให้บริการหลายปี
แนวโน้มช่วงการตรวจสอบโดยเฉลี่ยตลอดระยะเวลาห้าปีของการบริการ
เส้นล่างหมายถึงอุปกรณ์ที่ป้องกันการระเบิด เส้นบนแสดงถึงมอเตอร์อุตสาหกรรมมาตรฐานที่ต้องได้รับการตรวจสอบบ่อยครั้งมากขึ้นเมื่อมีรอบการทำงานสะสม
สถานที่ที่ใช้กระปุกเกียร์และมอเตอร์ของโรงงานเคมีอุตสาหกรรม
กระปุกเกียร์ของโรงงานเคมีอุตสาหกรรมและมอเตอร์สำหรับสถานที่อันตรายปรากฏอยู่ในสถานที่มากกว่าฟาร์มแท็งก์ที่คนส่วนใหญ่นึกถึงเป็นอันดับแรก รายการด้านล่างนี้ครอบคลุมถึงส่วนที่ข้อผิดพลาดในการจำแนกประเภทมีผลกระทบต่อการปฏิบัติงานและความปลอดภัยมากที่สุด
- การนำตัวทำละลายกลับคืนและการกลั่นลื่นไถล โดยที่ความเข้มข้นของไอผันผวนตามรอบการผลิต
- ห้องผสมเม็ดสีและเรซินซึ่งมีฝุ่นละเอียดที่ติดไฟได้สะสมอยู่บนพื้นผิวโครงสร้าง
- เครื่องย่อยบำบัดน้ำเสียที่สร้างมีเทนในระหว่างการสลายแบบไม่ใช้ออกซิเจน
- การจัดการและการสีเมล็ดพืชด้วยฝุ่นอินทรีย์ในอากาศ
- ห้องพ่นสีและเส้นตกแต่งที่มีการสัมผัสกับไอตัวทำละลายอย่างต่อเนื่อง
- หน่วยปั๊มหลุมผลิตน้ำมันและก๊าซตั้งอยู่ในพื้นที่กลางแจ้งโซน 1 หรือโซน 2 ที่ห่างไกล
สภาพแวดล้อมแต่ละอย่างเหล่านี้มีความต้องการที่แตกต่างกันในเรื่องซีลเพลา การออกแบบพัดลมระบายความร้อน และฮาร์ดแวร์ทางเข้าสายเคเบิล ซึ่งเป็นเหตุผลว่าทำไมเอกสารข้อมูลจำเพาะของมอเตอร์สำหรับตำแหน่งที่เป็นอันตรายสำหรับหน้าจอควบคุมเมล็ดพืชจึงแทบจะไม่แปลโดยตรงไปยังระบบลื่นไถลการกู้คืนตัวทำละลาย แม้ว่าแรงม้าและขนาดเฟรมจะดูเหมือนกันบนกระดาษก็ตาม
วิธีดูแลรักษามอเตอร์อุตสาหกรรมป้องกันเปลวไฟในการให้บริการ
การรับรองจะอธิบายเฉพาะอุปกรณ์เมื่อออกจากโรงงานเท่านั้น ประสิทธิภาพของสนามขึ้นอยู่กับวิธีปฏิบัติต่อข้อต่อเส้นทางเปลวไฟ เคเบิลแกลนด์ และซีลกระปุกเกียร์ในระหว่างการซ่อมบำรุงตามปกติ มอเตอร์อุตสาหกรรมป้องกันเปลวไฟที่ประกอบขึ้นใหม่โดยมีข้อต่อเส้นทางเปลวไฟที่เสียหายหรือบิดไม่ถูกต้อง จะไม่เป็นไปตามระดับการป้องกันเดิมอีกต่อไป แม้ว่าแผ่นป้ายจะยังคงแสดงการจำแนกประเภทที่ถูกต้องก็ตาม
- ตรวจสอบพื้นผิวเส้นทางเปลวไฟเพื่อดูการกัดกร่อน รูพรุน หรือการสะสมของสีก่อนประกอบใหม่ทุกครั้ง
- ตัวยึดแรงบิดของกล่องหุ้มตามค่าที่ระบุในเอกสารรับรอง ไม่ใช่มาตรฐานร้านค้าทั่วไป
- ตรวจสอบว่าซีลต่อมสายเคเบิลยังคงไม่บุบสลาย และรายการท่อร้อยสายที่ไม่ได้ใช้เสียบเข้ากับฮาร์ดแวร์ที่ได้รับการจัดอันดับอย่างเหมาะสม
- ตรวจสอบช่องระบายอากาศของกระปุกเกียร์และซีลเพลาว่ามีการสึกหรอหรือไม่ เนื่องจากการซีลที่ล้มเหลวสามารถสร้างเส้นทางที่ไอระเหยเข้าไปโดยไม่ได้ตั้งใจ
- ยืนยันว่าการเชื่อมต่อแบบประสานและการต่อสายดินไม่หลุดออกจากการสั่นสะเทือนตลอดระยะเวลาการทำงาน
- เก็บบันทึกการถอดชิ้นส่วนทุกครั้งเพื่อให้สามารถติดตามสถานะการรับรองได้ในระหว่างการตรวจสอบ
สิ่งอำนวยความสะดวกที่ถือว่าขั้นตอนเหล่านี้เป็นรายการตรวจสอบมากกว่าพิธีการ มีแนวโน้มที่จะเห็นการปิดระบบโดยไม่ได้วางแผนที่เกี่ยวข้องกับการปิดผนึกน้อยลง ระบบเกียร์เอียง เนื่องจากจุดสึกหรอส่วนใหญ่ที่ระบุไว้ข้างต้นจะมองเห็นได้ชัดเจนก่อนที่จะกลายเป็นปัญหาการกักกันจริง
คำถามที่พบบ่อย
คำถามที่ 1: อะไรคือความแตกต่างระหว่างอุปกรณ์ป้องกันการระเบิดและอุปกรณ์ที่ปลอดภัยจากภายใน?
อุปกรณ์ป้องกันการระเบิดประกอบด้วยการระเบิดภายในจึงไม่สามารถจุดไฟบรรยากาศโดยรอบได้ ในขณะที่อุปกรณ์ที่ปลอดภัยจากภายในจะจำกัดพลังงานไฟฟ้า ดังนั้นประกายไฟจึงไม่มีพลังมากพอที่จะทำให้เกิดการลุกติดไฟได้ตั้งแต่แรก ทั้งสองแนวทางแก้ไขปัญหาเดียวกันผ่านปรัชญาการออกแบบที่แตกต่างกัน และแทบจะไม่สามารถใช้แทนกันได้ในแอปพลิเคชันเดียวกัน
คำถามที่ 2: มอเตอร์พิกัด Division 2 สามารถติดตั้งในตำแหน่ง Division 1 ได้หรือไม่
ลำดับที่ ตำแหน่งของกองพล 1 ถือว่าส่วนผสมที่ติดไฟได้มีอยู่อย่างต่อเนื่องหรือบ่อยครั้ง และมีเพียงอุปกรณ์ที่ได้รับการทดสอบและทำเครื่องหมายสำหรับบริการกองพล 1 เท่านั้นจึงจะเพียงพอต่อการกักกัน การติดตั้งอุปกรณ์ที่ได้รับการจัดอันดับต่ำกว่าในพื้นที่อันตรายถือเป็นการละเมิดหลักปฏิบัติทั่วไปและร้ายแรง
คำถามที่ 3: ควรตรวจสอบมอเตอร์ป้องกันการระเบิดบ่อยแค่ไหน?
ความถี่ในการตรวจสอบขึ้นอยู่กับรอบการทำงาน สภาพแวดล้อม และข้อกำหนดด้านกฎระเบียบในท้องถิ่น แต่โรงงานส่วนใหญ่กำหนดเวลาการตรวจสอบเส้นทางเปลวไฟและซีลเป็นประจำทุกปีเป็นอย่างน้อย โดยมีการตรวจสอบอุปกรณ์ที่ทำงานภายใต้การสัมผัสไออย่างต่อเนื่องบ่อยกว่า
คำถามที่ 4: กล่องเกียร์ต้องมีอัตราการป้องกันการระเบิดของตัวเองหรือไม่?
The gearbox itself does not generate electrical sparks the way a motor does, but its housing, seals, and any integrated sensors must still be compatible with the area classification so it does not compromise the overall assembly rating when coupled to the motor.
Q5: What does the temperature class marking on a motor nameplate mean?
The temperature class, shown as T1 through T6, indicates the maximum surface temperature the equipment can reach under normal and fault conditions, ensuring that surface stays below the autoignition temperature of the gases expected in that area.
Q6: Are ATEX certified gearmotors accepted in North American facilities?
Generally not without additional certification, since ATEX and North American testing bodies use different standards and marking systems. Multinational operators often specify dual certified equipment to avoid maintaining separate designs for each region.
