มอเตอร์สำหรับงานหนัก IEEE 841: คุณลักษณะการออกแบบที่มีความสำคัญ
มอเตอร์เอนกประสงค์มาตรฐานได้รับการออกแบบทางวิศวกรรมสำหรับสภาพภายในอาคารที่ไม่เป็นอันตรายพร้อมโหลดที่คาดเดาได้ การออกแบบหน้าที่หนักหน่วงที่สร้างขึ้นเพื่อให้สอดคล้องกับแนวปฏิบัติ IEEE 841 จัดการกับโหมดความล้มเหลวที่พบบ่อยที่สุดในกระบวนการและไซต์การขุด รวมถึงความเสียหายของกระแสเพลา การเสื่อมสภาพของซีล และการพังทลายของฉนวนจากวงจรความร้อน การเปรียบเทียบด้านล่างสรุปความแตกต่างในทางปฏิบัติที่ผู้วางแผนอุปกรณ์ควรมองหาบนป้ายชื่อหรือเอกสารข้อมูล
| องค์ประกอบการออกแบบ | มอเตอร์เอนกประสงค์ | มอเตอร์หน้าที่รุนแรง |
|---|---|---|
| การป้องกันแบริ่ง | ซีลจาระบีมาตรฐาน | การต่อกราวด์ของเพลาหรือแบริ่งแบบหุ้มฉนวนที่ปลายที่ไม่ใช่ตัวขับเคลื่อน |
| ระบบฉนวน | คลาส B หรือ F มีอุปสรรคความชื้นจำกัด | คลาส F ที่มีการชุบด้วยแรงดันสุญญากาศ ไม่ดูดความชื้น |
| คะแนนสิ่งที่แนบมา | เปิดระบบป้องกันน้ำหยดหรือ TEFC | TEFC พร้อมสีป้องกันการกัดกร่อนและกล่องท่อร้อยสายแบบปะเก็น |
| ฮาร์ดแวร์ | ตัวยึดมาตรฐาน | ตัวยึดสแตนเลสและปลั๊กท่อระบายน้ำ |
| ปัจจัยการบริการ | 1.0 ถึง 1.15 | 1.15 หรือสูงกว่าโดยมีอัตรากำไรขั้นต้นลดลง |
การอัพเกรดเหล่านี้เพิ่มต้นทุน แต่ในสถานที่ซึ่งการหยุดทำงานโดยไม่ได้วางแผนสำหรับเครื่องบดย่อยหรือสถานีปั๊มอาจมีค่าใช้จ่ายต่อชั่วโมงมากกว่าตัวมอเตอร์มาก การลงทุนเพิ่มเติมมักจะได้รับคืนภายในการหยุดทำงานที่หลีกเลี่ยงได้ครั้งเดียว
ประสิทธิภาพมอเตอร์ระดับพรีเมียมและต้นทุนตลอดอายุการใช้งาน
ระดับประสิทธิภาพมักถือเป็นรายการประเภทพลังงาน แต่ในอุปกรณ์กระบวนการที่ทำงานอย่างต่อเนื่อง ระดับดังกล่าวจะกลายเป็นส่วนโครงสร้างของต้นทุนการเป็นเจ้าของทั้งหมด โดยทั่วไปแล้ว มอเตอร์ประสิทธิภาพระดับพรีเมี่ยมจะช่วยลดการสูญเสียของขดลวดและแกนโดยใช้เหล็กเคลือบที่ดีกว่า ช่องว่างอากาศที่แคบกว่า และการออกแบบขดลวดที่ปรับให้เหมาะสม ซึ่งช่วยลดอุณหภูมิในการทำงานเป็นข้อดีรองควบคู่ไปกับการประหยัดพลังงาน
85 ถึง 95 เปอร์เซ็นต์
ช่วงประสิทธิภาพการโหลดโดยทั่วไปสำหรับการออกแบบระดับพรีเมียมเทียบกับการออกแบบมาตรฐานในขนาดเฟรมเดียวกัน
ล่าง
อุณหภูมิของขดลวดในการทำงานที่เพิ่มขึ้น ซึ่งช่วยยืดอายุความเป็นฉนวนของปั๊มและคอมเพรสเซอร์ที่ทำงานอย่างต่อเนื่อง
ปี
ระยะเวลาคืนทุนโดยทั่วไปเมื่อมอเตอร์ระดับพรีเมียมมาแทนที่ยูนิตมาตรฐานบนอุปกรณ์ที่มีชั่วโมงทำงานสูง
การเพิ่มขึ้นของความร้อนที่ลดลงยังมีความสำคัญในบ้านปั๊มแบบปิดและชุดกันลื่น ซึ่งอุณหภูมิโดยรอบถูกทำให้สูงขึ้นโดยการวางท่อในกระบวนการผลิต ทำให้มอเตอร์ประสิทธิภาพระดับพรีเมียมมีระยะขอบในการปฏิบัติงานที่การออกแบบมาตรฐานไม่มี
ข้อกำหนดของมอเตอร์ Crusher Duty และกระปุกเกียร์ เครื่องบดหิน
การใช้งานบดและคัดกรองจะสร้างแรงสั่นสะเทือนซ้ำๆ แทนที่จะเป็นแรงบิดต่อเนื่องที่ราบรื่น มอเตอร์หน้าที่บด ถูกสร้างขึ้นด้วยส่วนต่อขยายของเพลาเสริมแรง อัตราแรงบิดดึงออกที่สูงขึ้น และระบบลูกปืนที่มีขนาดสำหรับการกระแทกในแนวรัศมีมากกว่าการรับภาระคงที่ เนื่องจากเหตุการณ์การติดขัดอาจทำให้แรงบิดทวีคูณหลายเท่าในช่วงเวลาที่ทำงานอยู่
ในกรณีที่มอเตอร์เชื่อมต่อกับกระปุกเกียร์ของเครื่องบดหิน ระบบขับเคลื่อนจะต้องได้รับการประเมินเป็นหน่วยเดียว จุดเลือกที่สำคัญ ได้แก่ :
- อัตราโหลดที่ยื่นเกินที่เพลาเอาท์พุตเพื่อให้ตรงกับโหลดของมัดหรือคัปปลิ้ง
- ความแข็งเกร็งของกระปุกเกียร์เพื่อจำกัดระยะฟันเฟืองระหว่างการติดขัดและการกลับตัว
- ความจุความร้อนสำหรับรอบการหยุดเริ่มต้นซ้ำระหว่างการหยุดชะงักของฟีด
- เพลาอินพุตแบบปิดผนึกเพื่อป้องกันฝุ่นเข้าที่ข้อต่อมอเตอร์
ความไม่ตรงกันระหว่างความเฉื่อยของมอเตอร์และพิกัดแรงบิดของกระปุกเกียร์เป็นสาเหตุหนึ่งที่พบบ่อยของการสึกหรอของฟันเฟืองก่อนวัยอันควรในสายการผลิตรวมและสายการผลิตแร่ ซึ่งเป็นเหตุผลว่าทำไมการเลือกไดรฟ์จึงมักจะทำโดยการคำนวณแบบคู่กัน แทนที่จะใช้มอเตอร์เป็นอันดับแรก เป็นอันดับสองของกระปุกเกียร์
มอเตอร์เกียร์แรงบิดสูงสำหรับระบบสายพานลำเลียง

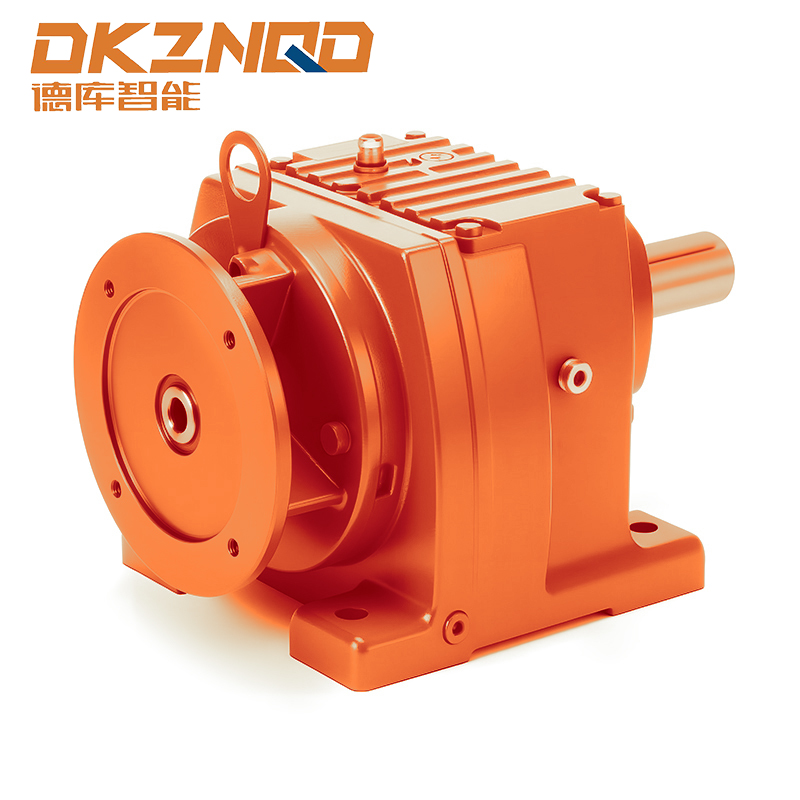

ระบบขับเคลื่อนสายพานลำเลียงนำเสนอความท้าทายที่แตกต่างจากเครื่องบดย่อย: โหลดมีความสม่ำเสมอมากกว่า แต่แรงบิดเริ่มต้นภายใต้สายพานที่รับน้ำหนักอาจมีมากกว่าแรงบิดที่ทำงานอยู่หลายเท่า โดยเฉพาะอย่างยิ่งบนส่วนที่เอียงซึ่งพบได้ทั่วไปในคลังสินค้าและสายพานลำเลียงออก ก มอเตอร์เกียร์แบบขดลวดซีรีย์ r ผสมผสานเฟืองเฮลิคอลเข้ากับมอเตอร์ในตัวเพื่อให้การส่งแรงบิดประสิทธิภาพสูงขนาดกะทัดรัด ขณะเดียวกันก็รักษาระยะฟันเฟืองให้ต่ำ ซึ่งช่วยรักษาการติดตามสายพานที่สม่ำเสมอตลอดการวิ่งระยะไกล
สำหรับการกำหนดขนาดสายพานลำเลียง โดยทั่วไปปัจจัยสามประการจะขับเคลื่อนการเลือกมอเตอร์เกียร์:
- แรงบิดแยกที่จำเป็นในการสตาร์ทสายพานที่โหลดเต็มจากการหยุดนิ่ง รวมถึงการลากจาระบีเย็น
- ปัจจัยการบริการที่เหมาะสมกับรอบการทำงาน เนื่องจากสายพานลำเลียงในการทำงานสามกะต่อเนื่องกันจำเป็นต้องมีระยะขอบที่สูงกว่าสายพานลำเลียงป้อนเป็นระยะ
- ความแม่นยำของความเร็วเอาต์พุตเนื่องจากก มอเตอร์เกียร์แรงบิดสูงสำหรับระบบสายพานลำเลียง การป้อนเครื่องชั่งน้ำหนักหรือกระบวนการผสมต้องมีการควบคุมความเร็วที่เข้มงวดกว่าสายพานลำเลียงแบบธรรมดา
ซอฟต์สตาร์ทเตอร์สำหรับน้ำมันและก๊าซ และปั๊ม: ลดการไหลเข้าและความเครียดทางกล
การสตาร์ทแบบออนไลน์โดยตรงจะส่งกระแสไฟกระชากไปยังขดลวดมอเตอร์และแรงบิดเชิงกลไปยังโหลดคู่พร้อมกัน บนสถานีปั๊ม แรงบิดที่พุ่งสูงขึ้นจะเน้นที่ซีลเพลา คัปปลิ้ง และเช็ควาล์วทุกครั้งที่มอเตอร์สตาร์ท ในขณะที่ไฟฟ้าพุ่งเข้าไปอาจทำให้แรงดันไฟฟ้าตกทั่วทั้งระบบจ่ายไฟที่ไซต์งาน ซอฟต์สตาร์ทเตอร์จัดการปัญหาทั้งสองโดยการเพิ่มแรงดันไฟฟ้าอย่างต่อเนื่อง แทนที่จะใช้ในขั้นตอนเดียว
| วิธีการเริ่มต้น | กระแสพุ่งเข้าสัมพัทธ์ | แรงกระแทกทางกล | แอปพลิเคชันทั่วไป |
|---|---|---|---|
| สายตรง | สูง | สูง | พัดลมขนาดเล็ก, ปั๊มงานเบา |
| สตาร์เดลต้า | ปานกลาง | ปานกลาง, with transition bump | คอมเพรสเซอร์ขนาดกลาง |
| ซอฟท์สตาร์ทเตอร์ | ลดและปรับได้ | แรงบิดที่เพิ่มขึ้นต่ำ | ปั๊ม สกรูคอมเพรสเซอร์ สายพานลำเลียง |
| ไดรฟ์ความถี่ตัวแปร | ต่ำสุด | ต่ำสุด, fully controlled | ปั๊มกระบวนการที่ต้องการการควบคุมความเร็ว |
สำหรับ ซอฟต์สตาร์ทเตอร์สำหรับปั๊ม โดยเฉพาะอย่างยิ่ง ทางลงที่มีการควบคุมมักจะมีคุณค่าพอๆ กับทางลาดที่มีการควบคุมขึ้น เนื่องจากการหยุดที่ไม่มีการควบคุมสามารถกระตุ้นค้อนน้ำในท่อระบายที่ยาวได้ ชุดซอฟต์สตาร์ทที่ได้รับการปรับแต่งอย่างเหมาะสมจะช่วยลดทั้งไฟกระชากในการสตาร์ทและการหยุดชั่วคราว เพื่อปกป้องท่อและเช็ควาล์วที่อาจสัมผัสกับแรงดันที่เพิ่มขึ้นซ้ำๆ
แผงซอฟต์สตาร์ทมอเตอร์สำหรับงานหนัก: การบูรณาการและการป้องกัน
ชุดซอฟต์สตาร์ทมีความน่าเชื่อถือพอๆ กับแผงที่ติดตั้งไว้เท่านั้น โดยทั่วไปไซต์ในสภาพแวดล้อมที่มีฝุ่นหรือมีฤทธิ์กัดกร่อนมักระบุแผงซอฟต์สตาร์ทของมอเตอร์สำหรับงานหนักโดยมีลักษณะดังต่อไปนี้:
- ระดับตู้ปิดผนึกที่เหมาะสมกับพื้นที่การติดตั้ง โดยมีการระบายอากาศด้วยแรงดันบวกในกรณีที่ฝุ่นเข้าไปได้
- บายพาสคอนแทคเตอร์ที่จ่ายกระแสไฟเมื่อทางลาดเสร็จสมบูรณ์ ช่วยลดความร้อนที่เกิดขึ้นภายในไทริสเตอร์สแต็ค
- รีเลย์ป้องกันมอเตอร์ในตัวครอบคลุมถึงโอเวอร์โหลดความร้อน การสูญเสียเฟส และสภาวะของโรเตอร์ที่ถูกล็อค
- พอร์ตการสื่อสารสำหรับการรวมเข้ากับระบบควบคุมโรงงาน ช่วยให้การเริ่มลำดับสามารถประสานงานกับโหลดหลายรายการได้
- การจัดการระบายความร้อนภายในกำหนดขนาดสำหรับอุณหภูมิโดยรอบ ณ สถานที่ติดตั้ง ไม่ใช่แค่อุณหภูมิอ้างอิงมาตรฐานเท่านั้น
แผงที่มีไว้สำหรับการติดตั้งการทำเหมืองแร่กลางแจ้งหรือกึ่งปิดยังได้รับประโยชน์จากฮาร์ดแวร์ที่ทนต่อการกัดกร่อนและประตูที่มีปะเก็น เนื่องจากความล้มเหลวของแผงจากความชื้นที่เข้าไปเป็นสาเหตุที่พบบ่อยของการหยุดทำงานของซอฟต์สตาร์ทเตอร์โดยไม่ได้วางแผนไว้
ไดรฟ์อุปกรณ์การทำเหมืองแบบรวม: การประสานโหลดมอเตอร์หลายตัว
ในโรงงานบดและคัดแยกที่มีมอเตอร์ขนาดใหญ่หลายตัว ปัจจัยจำกัดสำหรับลำดับการเริ่มต้นไม่ค่อยมีมอเตอร์เพียงตัวเดียว มันคือปริมาณการไหลเข้าทั้งหมดที่แหล่งจ่ายไฟฟ้าไซต์งานสามารถดูดซับได้โดยไม่สะดุดการป้องกันต้นทางหรือแรงดันไฟฟ้าที่ลดลงสำหรับอุปกรณ์ที่ทำงานอยู่แล้ว
ตัวขับเคลื่อนอุปกรณ์การทำเหมืองแบบรวมกลุ่ม ซึ่งหมายถึงชุดเครื่องบด ตะแกรง เครื่องป้อน และสายพานลำเลียงที่ทำงานร่วมกันในโรงงานแปรรูป มักจะถูกจัดฉากแทนที่จะสตาร์ทพร้อมกัน วิธีการจัดลำดับทั่วไปจะนำสายพานลำเลียงขึ้นก่อนโดยไม่มีโหลด ตามด้วยตะแกรง จากนั้นจึงป้อนเครื่องป้อน และสุดท้ายคือเครื่องบดเมื่อยืนยันการไหลของวัสดุด้านท้ายน้ำได้ชัดเจน ซอฟต์สตาร์ทเตอร์ที่กำหนดให้กับแต่ละขั้นตอนช่วยให้ไซต์สามารถเดินโซเซในการเริ่มดึงกระแสปัจจุบันได้ เพื่อให้ความต้องการสูงสุดไม่เกินความจุของชุดจ่ายไฟขาเข้าหรือชุดเครื่องกำเนิดไฟฟ้าสำรอง
วิธีการแบบเป็นขั้นตอนนี้ยังช่วยปกป้องส่วนประกอบทางกลอีกด้วย การสตาร์ทเครื่องบดแบบโหลดก่อนที่สายพานลำเลียงแบบปล่อยจะทำงานอาจทำให้วัสดุสำรองกับห้องบด ทำให้เกิดภาวะโอเวอร์โหลดที่หลีกเลี่ยงได้ในรอบแรกของวัน
ลำดับทางลาดของซอฟต์สตาร์ทช่วยปกป้องมอเตอร์และโหลดที่ขับเคลื่อนอย่างไร
ลำดับขั้นนี้เป็นหลักการทำงานเบื้องหลังแอปพลิเคชันชุดซอฟต์สตาร์ททุกรายการในหน้านี้ ส่วนทางลาดที่มีการควบคุมคือส่วนที่ความเค้นเชิงกลบนข้อต่อ สายพาน และเช็ควาล์วลดลง ในขณะที่ระยะบายพาสจะปกป้องสตาร์ทเตอร์จากการสัมผัสความร้อนอย่างต่อเนื่องเมื่อมอเตอร์ถึงความเร็วการทำงาน
แนวทางปฏิบัติในการบำรุงรักษาที่ช่วยยืดอายุมอเตอร์และสตาร์ทเตอร์
- แนวโน้มการคดเคี้ยวและอุณหภูมิแบริ่งเมื่อเวลาผ่านไป แทนที่จะอาศัยการอ่านจุดเดียว เนื่องจากแนวโน้มที่เพิ่มขึ้นมักจะเกิดขึ้นก่อนความล้มเหลวหลายสัปดาห์
- ตรวจสอบชุดระบายความร้อนของซอฟต์สตาร์ทเตอร์และพัดลมระบายความร้อนตามกำหนดเวลาที่แน่นอน เนื่องจากการสะสมของฝุ่นเป็นสาเหตุหลักของไทริสเตอร์ร้อนเกินไป
- ตรวจสอบวงแหวนกราวด์ของเพลาและความต้านทานฉนวนของแบริ่งทุกปีกับมอเตอร์ที่ใช้งานหนัก เนื่องจากความเสียหายของกระแสไฟฟ้าของเพลาจะค่อยๆ พัฒนาและไม่ชัดเจนในระหว่างการตรวจสอบด้วยภาพ
- ยืนยันการตั้งค่าทางลาดของชุดซอฟต์สตาร์ทและขีดจำกัดกระแสหลังจากการเปลี่ยนแปลงกระบวนการใดๆ เนื่องจากการตั้งค่าที่ปรับสำหรับโหลดดั้งเดิมอาจไม่เหมาะสมอีกต่อไป
- ตรวจสอบแรงบิดของฐานรองและฮาร์ดแวร์ข้อต่อหลังจากสัปดาห์แรกของการทำงาน เนื่องจากแรงสั่นสะเทือนจะทำให้ตัวยึดคลายตัวเร็วขึ้นระหว่างการใช้งานครั้งแรก
รายการตรวจสอบการเลือกมอเตอร์และสตาร์ทเตอร์ตามการใช้งาน
| ใบสมัคร | ชั้นหน้าที่มอเตอร์ | วิธีการเริ่มต้นที่แนะนำ | การพิจารณาที่สำคัญ |
|---|---|---|---|
| ปั๊มหลุมผลิต | หน้าที่หนักหน่วง ประสิทธิภาพระดับพรีเมียม | ซอฟต์สตาร์ทเตอร์พร้อมระบบหยุดแบบควบคุม | การป้องกันค้อนน้ำเมื่อปิดเครื่อง |
| Rock Crusher | หน้าที่คั้น, ปัจจัยการบริการสูง | ซอฟต์สตาร์ทเตอร์ที่มีขีดจำกัดแรงบิดสูง | ระยะขอบโหลดแรงกระแทกบนกระปุกเกียร์ |
| สายพานลำเลียงแบบเอียง | สูง torque gearmotor | ซอฟต์สตาร์ทหรือไดรฟ์ความถี่แปรผัน | แรงบิดแตกหักภายใต้โหลดเต็ม |
| สกรูคอมเพรสเซอร์ | ประสิทธิภาพระดับพรีเมี่ยม ตู้ TEFC | ซอฟต์สตาร์ทเตอร์ที่มีขีดจำกัดกระแส | สตาร์ทแบบประสานกับวาล์วดาวน์สตรีม |
| โรงงานคัดกรอง | หน้าที่หนัก มีระดับการสั่นสะเทือน | แผงซอฟต์สตาร์ทแบบต่อเนื่อง | ประสานงานลำดับการเริ่มต้นทั่วทั้งโรงงาน |
คำถามที่พบบ่อย
คำถามที่ 1: มอเตอร์สำหรับงานหนักแตกต่างจากมอเตอร์ TEFC มาตรฐานอย่างไร
มอเตอร์ที่ใช้งานหนักได้เพิ่มฮาร์ดแวร์ที่ทนต่อการกัดกร่อน ระบบฉนวนที่ได้รับการอัพเกรด การจัดเตรียมการต่อสายดินของเพลา และปัจจัยการบริการที่สูงขึ้นเพื่อให้ทนทานต่อฝุ่น ความชื้น และการสั่นสะเทือน ซึ่งมอเตอร์มาตรฐานไม่ได้ออกแบบมาให้ทนทานในระยะยาว
คำถามที่ 2: เหตุใดจึงต้องใช้ซอฟต์สตาร์ทแทนการสตาร์ทมอเตอร์ปั๊มแบบออนไลน์โดยตรง
ชุดซอฟต์สตาร์ทจะค่อยๆ ดันแรงดันไฟฟ้าและแรงบิด ซึ่งช่วยลดกระแสไฟกระชากบนแหล่งจ่ายและแรงกระแทกทางกลบนข้อต่อ ซีล และท่อ และยังสามารถให้การหยุดแบบควบคุมที่ช่วยป้องกันค้อนน้ำในท่อระบาย
คำถามที่ 3: มอเตอร์แบบบดแตกต่างจากมอเตอร์อุตสาหกรรมทั่วไปอย่างไร
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
