ทำความเข้าใจกับลอจิกการกำหนดหมายเลขเฟรม NEMA
หมายเลขเฟรม NEMA ไม่ใช่ป้ายกำกับทางการตลาด เป็นรหัสอ้างอิงถึงรูปทรงการติดตั้งทางกายภาพ โดยหลักๆ คือความสูงของเพลา ซึ่งช่วยให้ช่างซ่อมบำรุงสลับมอเตอร์ระหว่างผู้ผลิตโดยไม่ต้องวาดแผ่นฐานใหม่ เมื่อเข้าใจตรรกะการนับแล้ว ตารางขนาดเฟรมมอเตอร์ไฟฟ้า หยุดดูเหมือนกำแพงตัวเลขและเริ่มทำงานเหมือนตารางค้นหามิติจริง
กฎหลักนั้นง่ายมาก: หารตัวเลขสองตัวแรกของหมายเลขเฟรมด้วยสี่ และผลลัพธ์ที่ได้คือความสูงของเส้นกึ่งกลางเพลาเหนือฐาน โดยวัดเป็นนิ้ว ดังนั้น เฟรม 143ต จึงมีความสูงเพลา 3.5 นิ้ว และเฟรม 256T จึงมีความสูงเพลา 6.25 นิ้ว ความสัมพันธ์เดียวนี้เป็นกระดูกสันหลังของทุกคน ขนาดเฟรมมอเตอร์ nema ตารางที่เผยแพร่โดยหน่วยงานมาตรฐานและผู้รวมอุปกรณ์
- ตัวเลขสองตัวแรก: ความสูงของเพลาหารด้วย 4 เป็นนิ้ว
- หลักที่สาม: รหัสอ้างอิงถึงระยะห่างระหว่างขายึด (ความยาวเฟรม)
- ส่วนต่อท้ายตัวอักษร: รูปแบบการติดตั้ง เช่น T สำหรับขนาดเพลามาตรฐาน หรือ C สำหรับการติดตั้งที่หน้าประกบกัน
เฟรมที่มีตัวเลขสองตัวแรกเหมือนกัน เช่น 143T และ 145T มีความสูงของเพลาเท่ากันแต่มีระยะห่างระหว่างฐานต่างกัน ซึ่งเป็นสาเหตุที่มอเตอร์ทดแทนแบบดรอปอินต้องตรงกับการกำหนดฟูลเฟรม ไม่ใช่แค่ตัวเลขนำหน้า
ในอดีต การกำหนดหมายเลขเฟรมมีการพัฒนาผ่านการแก้ไขหลายครั้ง ก่อนที่มาตรฐาน T-frame จะมีความโดดเด่น U-frame รุ่นเก่าและการออกแบบที่ไม่ได้มาตรฐานก่อนหน้านี้ใช้กฎสัดส่วนที่แตกต่างกัน ซึ่งเป็นสาเหตุที่ช่างเทคนิคดึงมอเตอร์ออกจากอุปกรณ์ที่ติดตั้งเมื่อหลายสิบปีก่อนอาจพบหมายเลขเฟรมที่ไม่เป็นไปตามตรรกะหารด้วยสี่เลย เมื่อเปลี่ยนมอเตอร์แบบเดิม ควรตรวจสอบวันที่ป้ายชื่อและอ้างอิงโยงตารางเฟรมที่เก็บไว้ แทนที่จะคิดว่ากฎ T-frame ปัจจุบันมีผลย้อนหลัง
ค่าที่ใช้งานได้จริงของระบบการลำดับเลขนี้จะแสดงได้ชัดเจนที่สุดในระหว่างการเปลี่ยนฉุกเฉิน ทีมบำรุงรักษาที่เผชิญกับความล้มเหลวของมอเตอร์โดยไม่ได้วางแผนในสายการผลิตไม่มีเวลาร่างฮาร์ดแวร์สำหรับติดตั้งใหม่ อ่านการกำหนดเฟรมจากแผ่นป้ายชื่อและจับคู่กับการเผยแพร่ ขนาดมอเตอร์เนม่า ข้อมูลอ้างอิงช่วยให้ทีมยืนยันได้ในไม่กี่นาทีว่าอะไหล่ในสต๊อกหรือคำสั่งซื้อจากซัพพลายเออร์ในวันเดียวกันนั้นเหมาะสมกับการกำหนดเส้นทางฐาน ข้อต่อ และท่อร้อยสายที่มีอยู่จริงหรือไม่
แผนภูมิขนาดและขนาดเฟรมมอเตอร์ NEMA มาตรฐาน
ตารางด้านล่างสรุปเฟรมที่ระบุทั่วไปสำหรับมอเตอร์อุตสาหกรรมขนาดเล็กและขนาดกลาง ขนาดเป็นค่าที่ระบุโดยประมาณเป็นนิ้ว ซึ่งสอดคล้องกับตาราง เนมา เอ็มจี 1 ที่เผยแพร่ และมีไว้สำหรับงานโครงร่างเบื้องต้น แทนที่จะได้รับการอนุมัติการวาดขั้นสุดท้าย
| กรอบ | ความสูงของเพลา (D) | เส้นผ่านศูนย์กลางเพลา (U) | จากฐานถึงกึ่งกลาง (D) | ความยาวเท้า (2E) | ช่วง HP ทั่วไป |
|---|---|---|---|---|---|
| 48 | 3.00 น | 0.500 นิ้ว | 3.00 น | 3.75 นิ้ว | 1/4 ถึง 3/4 |
| 56 | 3.50 นิ้ว | 0.625 นิ้ว | 3.50 นิ้ว | 4.50 นิ้ว | 1/3 ถึง 3 |
| 143T | 3.50 นิ้ว | 0.875 นิ้ว | 3.50 นิ้ว | 5.50 นิ้ว | 1 ถึง 1.5 |
| 145T | 3.50 นิ้ว | 0.875 นิ้ว | 3.50 นิ้ว | 6.50 นิ้ว | 1.5 ถึง 3 |
| 182T | 4.50 นิ้ว | 1.125 นิ้ว | 4.50 นิ้ว | 7.50 นิ้ว | 3 ถึง 5 |
| 184T | 4.50 นิ้ว | 1.125 นิ้ว | 4.50 นิ้ว | 8.50 นิ้ว | 5 ถึง 7.5 |
| 213T | 5.25 นิ้ว | 1.375 นิ้ว | 5.25 นิ้ว | 9.50 นิ้ว | 7.5 ถึง 10 |
| 215T | 5.25 นิ้ว | 1.375 นิ้ว | 5.25 นิ้ว | 11.00 น | 10 ถึง 15 |
| 254T | 6.25 นิ้ว | 1.625 นิ้ว | 6.25 นิ้ว | 12.50 นิ้ว | 15 ถึง 20 |
| 256T | 6.25 นิ้ว | 1.625 นิ้ว | 6.25 นิ้ว | 14.50 นิ้ว | 20 ถึง 25 |
กำลังอ่านเรื่องนี้อยู่ ตารางขนาดเฟรมมอเตอร์ อย่างถูกต้องหมายถึงการรับรู้ว่าความสูงของเพลาและเส้นผ่านศูนย์กลางเพลามีสเกลร่วมกันในขั้นตอนที่ตายตัว ดังนั้นสิ่งอำนวยความสะดวกที่ได้มาตรฐานสำหรับตระกูลเฟรมจำนวนหนึ่งจึงสามารถคาดการณ์ข้อกำหนดของการมีเพศสัมพันธ์และร่องสลักได้ก่อนที่มอเตอร์ทดแทนจะมาถึงด้วยซ้ำ
ความยาวเท้าที่ระบุไว้ข้างต้นเป็นมิติ 2E มักจะเป็นค่าที่ทำให้การเปลี่ยนทดแทนตรงไปตรงมา มอเตอร์สองตัวที่มีความสูงของเพลาเท่ากัน เช่น 143T และ 145T จะสลักเข้ากับฐานที่มีระยะห่างระหว่างรูเท้าต่างกัน ดังนั้นช่างเทคนิคที่ตรวจสอบความสูงของเพลาก่อนสั่งซื้ออะไหล่เท่านั้น อาจลงเอยด้วยมอเตอร์ที่ไม่อยู่ในแนวเดียวกันกับช่องแผ่นฐานที่มีอยู่ การเก็บสำเนาที่พิมพ์ของตารางขนาดเต็มไว้ใกล้กับเปลชิ้นส่วน แทนที่จะอาศัยหน่วยความจำของตัวเลขนำหน้า จะช่วยหลีกเลี่ยงข้อผิดพลาดซ้ำๆ นี้ได้
ช่วงแรงม้าที่แสดงในตารางเป็นแบบปกติมากกว่าแบบสัมบูรณ์ นักออกแบบมอเตอร์สามารถดันเฟรมที่กำหนดไปทางด้านบนของช่วงแรงม้าโดยใช้วัสดุการม้วนที่ได้รับการปรับปรุงหรือชั้นการเคลือบที่มีประสิทธิภาพสูง ดังนั้นจึงเป็นเรื่องปกติที่จะเห็นมอเตอร์สองตัวในเฟรมเดียวกันแยกจากกันด้วยความแตกต่างที่เห็นได้ชัดเจนในเอาท์พุตพิกัด เมื่อแรงบิด ไม่ใช่แค่แรงม้าเท่านั้น เป็นปัจจัยจำกัดสำหรับการใช้งาน การตรวจสอบอัตราแรงบิดของป้ายชื่อควบคู่ไปกับขนาดเฟรม จะให้ภาพที่สมบูรณ์มากกว่าแรงม้าเพียงอย่างเดียว
ขนาดจากฐานถึงกึ่งกลางที่แสดงเป็น D ในตารางส่วนใหญ่ มีความสำคัญสำหรับระยะห่างแนวตั้งในการติดตั้งที่คับแคบ เช่น สถานีปั๊มใต้ดินหรือรางเลื่อนของอุปกรณ์ที่ปิดล้อม การยืนยันมิตินี้ก่อนสั่งซื้อจะช่วยป้องกันสถานการณ์ที่มอเตอร์ที่มีโครงอย่างถูกต้องไม่สามารถขจัดสิ่งกีดขวางเหนือศีรษะได้เมื่อขันน็อตเข้าที่แล้ว
อธิบายประเภทการติดตั้งมอเตอร์ NEMA C-Face
ส่วนต่อท้าย C ระบุถึงมอเตอร์ที่สร้างขึ้นสำหรับการติดตั้งแบบ close-coupd และติดบนใบหน้า โดยทั่วไปจะจับคู่กับปั๊ม กระปุกเกียร์ และโบลเวอร์ โดยที่อุปกรณ์ขับเคลื่อนจะขันโบลต์เข้ากับด้านหน้าของมอเตอร์โดยตรง แทนที่จะเชื่อมต่อผ่านข้อต่อแบบยืดหยุ่นและตัวรองรับแบริ่งที่แยกจากกัน
ขนาดมอเตอร์เฟรม 56C
ที่ ขนาดมอเตอร์เฟรม 56c การกำหนดเป็นหนึ่งในขนาดหน้า C ขนาดเล็กที่ระบุบ่อยที่สุด เนื่องจากครอบคลุมช่วงแรงม้าที่เป็นเศษส่วนกว้างและอินทิกรัลต่ำ ขณะเดียวกันก็รักษาวงกลมโบลต์ขนาดกะทัดรัดไว้ มอเตอร์ 56C ทั่วไปใช้เส้นผ่านศูนย์กลางวงกลมโบลต์ 4.5 นิ้ว พร้อมรูยึดแบบมีเกลียว 4 รู และเส้นผ่านศูนย์กลางเดือยเดือย 3.375 นิ้ว ช่วยให้จัดตำแหน่งศูนย์กลางได้อย่างแม่นยำกับปั๊มผสมพันธุ์หรือตัวเรือนลดขนาด
มอเตอร์เฟรม 184TC
ขยับแรงม้าเพิ่มขึ้น มอเตอร์เฟรม 184tc ผสมผสานความสูงเพลาและรูปแบบฐาน 184T เข้ากับวงกลมโบลต์ขนาด 8.5 นิ้วที่ใหญ่ขึ้นและรีจิสเตอร์เดือยเดือยขนาด 6.625 นิ้ว ซึ่งเข้ากันกับหน้าแปลนอินพุตกระปุกเกียร์ขนาดกลางที่ใช้ในระบบขับเคลื่อนสายพานลำเลียง เครื่องผสม และระบบกวน
หมายเหตุภาคสนามที่ใช้งานได้จริง: เฟรม TC ยังคงยึดขาตั้ง T-frame มาตรฐานไว้เพิ่มเติมจากส่วนยึดใบหน้า ดังนั้น จึงมักติดตั้งมอเตอร์ตัวเดียวกันเป็นชุดยึดกับเท้าหรือยึดสลักเกลียวหันหน้าเข้าหาอุปกรณ์ขับเคลื่อน โดยขึ้นอยู่กับฐานที่ติดตั้งไว้แล้ว
นอกเหนือจากตระกูล C-face แล้ว ยังมีรุ่น D-face และ P-base สำหรับการใช้งานที่อุปกรณ์ขับเคลื่อนจำเป็นต้องมีการติดตั้งแบบหน้าแปลนโดยไม่มีส่วนขยายของเพลาที่ยื่นออกมาผ่านรีจิสเตอร์คงที่ หรือในกรณีที่จำเป็นต้องมีรูปแบบฐานที่คาดการณ์ไว้สำหรับการกำหนดค่าปั๊มบางอย่าง สิ่งเหล่านี้ไม่ได้ระบุไว้โดยทั่วไปในงานอุตสาหกรรมทั่วไป แต่ปรากฏบ่อยครั้งในการจัดการของไหลและแพ็คเกจปั๊มกังหันแนวตั้ง ซึ่งความทนทานต่อการจัดแนวแกนจะเข้มงวดกว่าการติดตั้งแบบยึดกับเท้าทั่วไป
ความพอดีของเดือยทะเบียนนั้นคุ้มค่าที่จะเน้นย้ำเพราะมันทำงานทางกลไกมากกว่าตัววงกลมโบลต์เอง รีจิสเตอร์จะตั้งศูนย์กลางเพลามอเตอร์อย่างแม่นยำบนรูอินพุตของอุปกรณ์ขับเคลื่อน ในขณะที่วงกลมโบลต์จะยึดชุดประกอบไว้เมื่อมีการจัดแนวแล้วเท่านั้น รีจิสเตอร์ที่มีระยะห่างมากเกินไป แม้จะเพียงไม่กี่ในพันนิ้วก็สามารถทำให้เกิดการเบี่ยงเบนหนีศูนย์ในแนวรัศมีได้เพียงพอเพื่อลดอายุการใช้งานของคัปปลิ้งหรือซีลบนปั๊มแบบโคลสคัปเปิล ซึ่งเป็นเหตุผลว่าทำไมผู้ผลิตจึงให้ค่าเผื่อเส้นผ่านศูนย์กลางของรีจิสเตอร์เข้มงวดมากกว่าขนาดเฟรมอื่นๆ ส่วนใหญ่
การแสดงรูปแบบการติดตั้ง C-Face
ที่ diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
เฟรมมอเตอร์เมตริกกับ NEMA: ความแตกต่างที่สำคัญ
สิ่งอำนวยความสะดวกในการจัดหาอุปกรณ์ในระดับสากลมักจำเป็นต้องอ้างอิงข้ามเฟรม NEMA กับเฟรมเมตริก IEC ทั้งสองระบบสร้างขึ้นบนยูนิตฐานที่แตกต่างกัน และไม่สามารถสับเปลี่ยนกันได้โดยตรงหากไม่มีอะแดปเตอร์หรือการออกแบบเพลตฐานใหม่ทั้งหมด
| ลักษณะเฉพาะ | เฟรม NEMA | กรอบเมตริก IEC |
|---|---|---|
| หน่วยปรับขนาด | นิ้ว | มิลลิเมตร |
| พื้นฐานความสูงของเพลา | กรอบ number divided by 4 | กรอบ number equals shaft height directly |
| มาตรฐานรูปแบบสายฟ้า | NEMA MG 1 | ไออีซี 60072 |
| ผิวเพลาทั่วไป | รูกุญแจแบบนิ้ว | รูกุญแจเมตริก |
| ภูมิภาคการใช้งานทั่วไป | ทวีปอเมริกาเหนือ | ยุโรป เอเชีย ตลาดส่งออกส่วนใหญ่ |
สิ่งที่ทำให้เกิดความสับสนบ่อยครั้งคือหมายเลขเฟรม IEC บางตัวปรากฏเป็นตัวเลขใกล้เคียงกับค่าที่เทียบเท่ากับ NEMA เช่น เฟรมเมตริก 132M วางอยู่ใกล้กับเฟรม NEMA 145T ในช่วงแรงม้า แต่ความสูงของเพลาจริง รูปแบบสลักเกลียว และรูสลักทั้งหมดแตกต่างกัน ดังนั้นชิ้นส่วนที่จัดส่งข้ามระบบระหว่างทั้งสองระบบโดยไม่มีแบบที่ตรวจสอบแล้วเป็นสาเหตุที่พบบ่อยของการติดตั้งที่ล้มเหลว
โปรไฟล์รูกุญแจเป็นอีกพื้นที่หนึ่งที่ทั้งสองระบบแตกต่างกันในลักษณะที่มองข้ามได้ง่าย โดยทั่วไปเพลา NEMA จะใช้คีย์สี่เหลี่ยมหรือสี่เหลี่ยมที่มีขนาดมาตรฐานเป็นเศษส่วนนิ้ว ในขณะที่เพลา IEC ใช้สต็อกคีย์เมตริกที่มีขนาดเป็นทั้งมิลลิเมตรโดยมีอัตราส่วนความลึกต่อความกว้างที่แตกต่างกัน ฮับคัปปลิ้งที่เจาะและใส่กุญแจสำหรับระบบหนึ่งจะไม่ค่อยยอมรับเพลาจากอีกระบบหนึ่งโดยไม่ต้องตัดเฉือน แม้ว่าเส้นผ่านศูนย์กลางเพลาดิบจะวัดได้ใกล้เคียงกันในทั้งสองระบบก็ตาม
ทีมจัดซื้อที่ทำงานในทั้งสองมาตรฐานจะได้รับประโยชน์จากการรักษาหมายเลขเฟรมของรายการเอกสารอ้างอิงโยง ความสูงของเพลา เส้นผ่านศูนย์กลางของเพลา และขนาดรูสลักเคียงข้างกันสำหรับทั้งสองระบบ แทนที่จะอาศัยอัตราแรงม้าเป็นเกณฑ์หลักในการจับคู่ แรงม้าเป็นฟิลด์ที่เชื่อถือได้น้อยที่สุดสำหรับการอ้างอิงโยง เนื่องจากระดับประสิทธิภาพ รอบการทำงาน และพิกัดอุณหภูมิโดยรอบ ล้วนเปลี่ยนแรงม้าที่เฟรมที่กำหนดสามารถส่งมอบได้ โดยไม่ขึ้นกับขนาดการติดตั้งทางกายภาพ
ข้อควรพิจารณาเกี่ยวกับแผนภูมิการแลกเปลี่ยนมอเตอร์อุตสาหกรรม
อ แผนภูมิการแลกเปลี่ยนมอเตอร์อุตสาหกรรม จะมีประโยชน์ก็ต่อเมื่อมันมีจำนวนมากกว่าจำนวนเฟรมเท่านั้น ก่อนที่จะถือว่ามอเตอร์สองตัวใช้แทนกันได้ ให้ตรวจสอบปัจจัยรองต่อไปนี้ เนื่องจากขนาดเฟรมที่ตรงกันเพียงอย่างเดียวไม่ได้รับประกันว่าจะสามารถใส่ได้พอดี
- ความยาวเพลาและความกว้างของร่องสลัก เนื่องจากมอเตอร์สองตัวที่ใช้หมายเลขเฟรมร่วมกันยังคงสามารถจัดส่งด้วยความยาวเพลาที่ใช้งานต่างกันได้
- ตำแหน่งและการวางแนวของกล่องท่อร้อยสายสัมพันธ์กับขายึด
- ประเภทแบริ่ง โดยเฉพาะอย่างยิ่งเมื่อโหลดที่ขับเคลื่อนนั้นกำหนดภาระด้านข้างหรือแรงผลักดันที่เกินกว่าพิกัดของลูกปืนมาตรฐาน
- ประเภทตู้ เนื่องจากมอเตอร์ป้องกันหยดน้ำแบบเปิดและมอเตอร์ระบายความร้อนด้วยพัดลมแบบปิดทั้งหมดในเฟรมเดียวกันจะมีความยาวโดยรวมและข้อกำหนดการไหลเวียนของอากาศเย็นที่แตกต่างกัน
- รูปแบบรูยึดตีนผีซึ่งอาจแตกต่างกันเล็กน้อยระหว่างมอเตอร์ที่สร้างขึ้นเพื่อการปรับปรุงมาตรฐานเดียวกันแบบเก่าและใหม่กว่า
การจัดอันดับรอบการทำงานสมควรได้รับการกล่าวถึงในรายการตรวจสอบการแลกเปลี่ยนใดๆ มอเตอร์ที่ประทับสำหรับการทำงานต่อเนื่องและอีกตัวหนึ่งสำหรับหน้าที่ต่อเนื่องอาจมีเฟรมที่เหมือนกัน แต่หน่วยหน้าที่ไม่สม่ำเสมอจะร้อนเกินไปหากกดลงในการใช้งานต่อเนื่อง ไม่ว่าความพอดีทางกลจะเข้ากันดีเพียงใด การตัดสินใจในการแลกเปลี่ยนขึ้นอยู่กับรูปทรงของเฟรมเพียงอย่างเดียว โดยไม่ต้องตรวจสอบรอบการทำงานและระดับฉนวนบนแผ่นป้าย เป็นสาเหตุที่พบบ่อยของความล้มเหลวในการพันก่อนกำหนดหลังจากการติดตั้งทางกายภาพสำเร็จ
ความเข้ากันได้ของแรงดันไฟฟ้าและความถี่ทำให้การตรวจสอบที่ไม่ใช่มิติที่อยู่เคียงข้างการเปรียบเทียบเฟรมใดๆ มอเตอร์สองตัวสามารถใช้การกำหนดเฟรมที่เหมือนกันในขณะที่ถูกพันสำหรับระดับแรงดันไฟฟ้าหรือความถี่ของเส้นที่แตกต่างกัน ดังนั้นแผนภูมิการแลกเปลี่ยนที่ใช้สำหรับการจัดซื้อควรแสดงรายการข้อมูลป้ายชื่อทางไฟฟ้าถัดจากข้อมูลเฟรมทางกล ไม่ใช่เป็นขั้นตอนการค้นหาแยกต่างหากที่ดำเนินการในภายหลังในกระบวนการ
เมื่อมอเตอร์จับคู่กับตัวลดเกียร์ ความเข้ากันได้ของเฟรมจะขยายไปยังอินพุตตัวลดด้วยเช่นกัน สำหรับระบบขับเคลื่อนแบบโคลสคัปเปิ้ล ให้จับคู่มอเตอร์ที่มีโครงอย่างถูกต้องกับยูนิต เช่น มอเตอร์เกียร์แบบขดลวดเพลาขนานซีรีย์ f ต้องยืนยันว่าหน้าแปลนอินพุตตัวลด เส้นผ่านศูนย์กลางเพลา และทิศทางการหมุนทั้งหมดอยู่ในแนวเดียวกับโครงมอเตอร์ที่เลือกก่อนการประกอบขั้นสุดท้าย
การเลือกขนาดเฟรมสำหรับการจับคู่มอเตอร์เกียร์และตัวลดขนาด
การเลือกเฟรมจะเข้ามาเกี่ยวข้องมากขึ้นเมื่อตัวลดเข้าสู่ระบบขับเคลื่อน เนื่องจากรูปทรงอินพุตของตัวลด ไม่ใช่แค่เพลามอเตอร์ เท่านั้น จะเป็นตัวกำหนดว่าเฟรมที่กำหนดจะโบลต์ขึ้นทางกายภาพหรือไม่ การออกแบบขดลวดเพลาขนานเป็นทางเลือกทั่วไปที่ให้ความสำคัญกับขนาดพื้นที่ในสายการผลิตขนาดกะทัดรัดและประสิทธิภาพสูงที่อัตราส่วนการลดปานกลาง

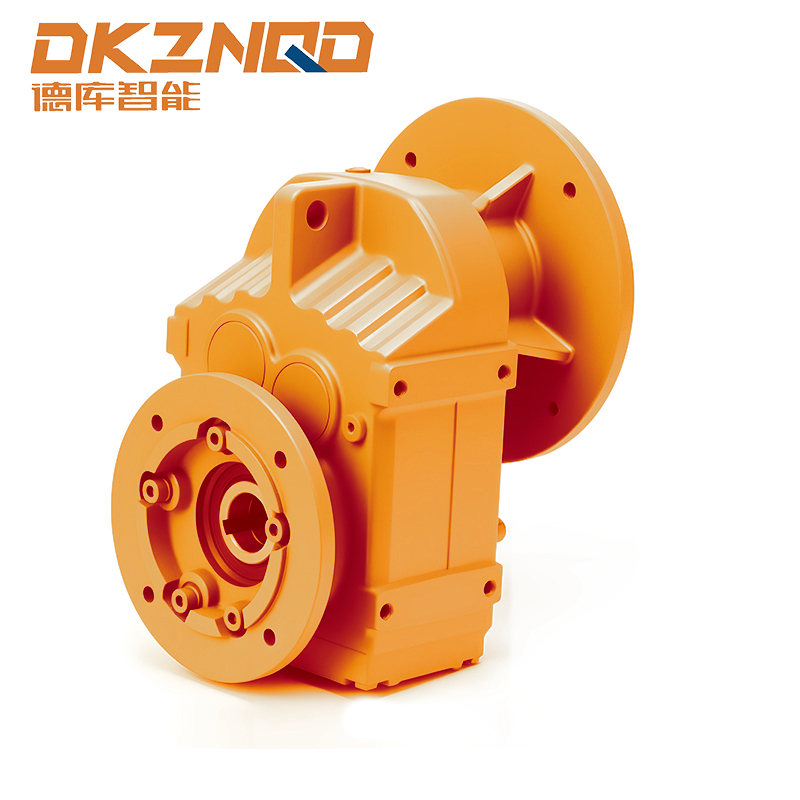

A มอเตอร์เกียร์แบบขดลวดเพลาขนาน โดยทั่วไปการประกอบจะรวมมอเตอร์เฟรม NEMA หรือ IEC เข้ากับสเตจเฟืองเกลียวโดยตรง ดังนั้นส่วนต่อประสานการติดตั้ง เส้นผ่านศูนย์กลางเพลา และทิศทางการหมุนทั้งหมดจำเป็นต้องได้รับการตรวจสอบกับแผ่นข้อมูลจำเพาะอินพุตของตัวลดก่อนสั่งซื้อ แทนที่จะสันนิษฐานจากหมายเลขเฟรมเพียงอย่างเดียว
สิ่งอำนวยความสะดวกที่เป็นมาตรฐานในกลุ่มตัวลดเดี่ยวในสายการผลิตหลายสายมักจะพบว่าง่ายต่อการแก้ไขขนาดเฟรมมอเตอร์ก่อน จากนั้นจึงเลือกตัวเลือกอินพุตตัวลดที่ตรงกัน แทนที่จะทำงานในลำดับย้อนกลับ
แรงบิดเอาท์พุตและปัจจัยการบริการเป็นตัวเลขสองตัวที่มักถูกมองข้ามเมื่อมีการระบุชุดเกียร์มอเตอร์จากขนาดเฟรมมอเตอร์ล้วนๆ มอเตอร์ที่ประกอบกรอบอย่างถูกต้องที่ยึดเข้ากับตัวลดขนาดปกติจะยังคงหมุน แต่ระยะเฟืองของตัวลดอาจสึกหรอก่อนเวลาอันควรภายใต้ภาระที่ต่อเนื่อง โดยเฉพาะอย่างยิ่งในการใช้งานที่มีการสตาร์ทบ่อยครั้ง การโหลดแบบกระแทก หรือการทำงานที่ยาวนานใกล้กับด้านบนของแถบแรงบิดที่กำหนด การตรวจสอบปัจจัยการบริการของตัวลดเทียบกับรอบการทำงานจริงของอุปกรณ์ขับเคลื่อน แทนที่จะเทียบกับแรงม้าของป้ายชื่อเพียงอย่างเดียว เป็นวิธีการกำหนดขนาดที่เชื่อถือได้มากกว่า
การวางแนวในการติดตั้งยังส่งผลต่อการเลือกมอเตอร์เกียร์ในลักษณะที่แผนภูมิเฟรมเฉพาะมอเตอร์ไม่สามารถจับภาพได้ ชุดขดลวดเพลาขนานที่มีไว้สำหรับการติดตั้งในแนวนอนอาจต้องใช้ระดับการหล่อลื่นที่แตกต่างกัน หรือตำแหน่งช่องระบายอากาศที่ปรับเปลี่ยน หากตัวเรือนเดียวกันถูกติดตั้งในแนวตั้งแทน การยืนยันการวางแนวการติดตั้งที่ต้องการด้วยเอกสารข้อมูลจำเพาะของตัวลดก่อนที่จะสรุปการเลือกเฟรมมอเตอร์ จะช่วยหลีกเลี่ยงการปรับเปลี่ยนสนามที่มีค่าใช้จ่ายสูงหลังการติดตั้ง
ประเภทกล่องหุ้มและผลกระทบต่อการเลือกเฟรม
หมายเลขเฟรมควบคุมรูปทรงของการติดตั้ง แต่ประเภทตู้ควบคุมเปลือกทางกายภาพโดยรวมและพฤติกรรมการระบายความร้อน และทั้งสองมักสับสนระหว่างข้อมูลจำเพาะ มอเตอร์ป้องกันหยดน้ำแบบเปิดและมอเตอร์ระบายความร้อนด้วยพัดลมแบบปิดทั้งหมดที่สร้างขึ้นบนการกำหนดเฟรมเดียวกันจะยังคงใช้ความสูงของเพลา รูปแบบสลักเกลียว และระยะห่างระหว่างฐานที่เหมือนกัน แต่แตกต่างกันในความยาวโดยรวม เส้นผ่านศูนย์กลางของกรอบครอบพัดลมภายนอก และข้อกำหนดระยะห่างของการไหลของอากาศ
เปิดกล่องป้องกันน้ำหยด
การออกแบบป้องกันหยดน้ำแบบเปิดอาศัยอากาศโดยรอบที่ถูกดึงผ่านขดลวดโดยตรงเพื่อการระบายความร้อน ซึ่งช่วยให้ความยาวของมอเตอร์โดยรวมสั้นลง แต่จำกัดการใช้งานในสภาพแวดล้อมภายในอาคารที่ค่อนข้างสะอาดและแห้ง ซึ่งฝุ่นหรือความชื้นในอากาศจะไม่สะสมอยู่ภายในช่องขดลวด
กล่องหุ้มระบายความร้อนด้วยพัดลมแบบปิดทั้งหมด
การออกแบบที่ระบายความร้อนด้วยพัดลมที่ปิดสนิทช่วยแยกขดลวดออกจากบรรยากาศโดยรอบ และใช้พัดลมและผ้าห่อศพที่ติดตั้งเพลาภายนอกเพื่อเคลื่อนอากาศผ่านครีบโครงแบบซี่โครง สิ่งนี้จะเพิ่มความยาวและความกว้างให้กับมอเตอร์โดยสัมพันธ์กับยูนิตป้องกันหยดน้ำแบบเปิดของเฟรมเดียวกัน ซึ่งสำคัญเมื่อระยะห่างรอบๆ มอเตอร์แน่นอยู่แล้ว
| ประเภทสิ่งที่แนบมา | วิธีการทำความเย็น | สภาพแวดล้อมทั่วไป | ความยาวสัมพัทธ์ |
|---|---|---|---|
| เปิดป้องกันน้ำหยด | การไหลเวียนของอากาศโดยรอบโดยตรง | ทำความสะอาดภายในอาคารให้แห้ง | สั้นลง |
| พัดลมระบายความร้อนแบบปิดทั้งหมด | พัดลมภายนอกเหนือโครงยาง | เต็มไปด้วยฝุ่น ชื้น ติดกลางแจ้ง | อีกต่อไป |
| ปิดมิดชิดไม่มีการระบายอากาศ | การแผ่รังสีแบบพาสซีฟและการพาความร้อน | รอบการทำงานต่ำ อากาศปนเปื้อน | คล้ายกับ TEFC |
เนื่องจากตัวเลือกตู้เปลี่ยนขนาดซองจดหมายโดยรวมโดยไม่ต้องเปลี่ยนกรอบการติดตั้ง รายการตรวจสอบการจัดซื้อใดๆ ที่สร้างขึ้น ขนาดเฟรมมอเตอร์มาตรฐาน ควรถือว่าประเภทกรอบหุ้มเป็นฟิลด์คู่บังคับ ไม่ใช่หมายเหตุเสริม โดยเฉพาะอย่างยิ่งสำหรับโครงการปรับปรุงที่มอเตอร์ทดแทนจะต้องพอดีกับตัวป้องกันอุปกรณ์หรือฝาครอบข้อต่อที่มีอยู่
ข้อผิดพลาดเกี่ยวกับขนาดเฟรมที่พบบ่อยและวิธีหลีกเลี่ยง
| ความผิดพลาด | ผลที่ตามมา | การป้องกัน |
|---|---|---|
| จับคู่เฉพาะตัวเลขสองตัวนำหน้าเท่านั้น | ระยะห่างระหว่างเท้าไม่ตรงกัน มอเตอร์จะไม่สลักเข้ากับฐานที่มีอยู่ | ยืนยันการกำหนดแบบเต็มเฟรม รวมถึงหลักที่สามและส่วนต่อท้ายเสมอ |
| ละเว้นประเภทตู้เมื่อทำการสลับ | ความยาวโดยรวมไม่ตรงกัน การรบกวนกล่องท่อร้อยสาย | ตรวจสอบรหัสกล่องหุ้มข้างหมายเลขเฟรม |
| สมมติว่าเฟรม IEC และ NEMA แลกเปลี่ยนกัน | รูปแบบสลักเกลียวและเส้นผ่านศูนย์กลางเพลาไม่ตรงกัน | ใช้ตารางการแปลงของผู้ผลิต ไม่ใช่ความใกล้เคียงหมายเลขเฟรม |
| มองเห็นความยาวของเพลาบนยูนิตหน้า C | การสวมข้อต่อหรือรูลดขนาดไม่เพียงพอ | ตรวจสอบความยาวเพลาที่ใช้งานได้กับข้อกำหนดจำเพาะของอุปกรณ์ขับเคลื่อน |
ความล้มเหลวในการติดตั้งที่เกี่ยวข้องกับเฟรมส่วนใหญ่จะย้อนกลับไปถึงการอาศัยมิติเดียวในการแยกออกจากกัน การตรวจสอบอย่างละเอียดถี่ถ้วนโดยสมบูรณ์ ขนาดเฟรมมอเตอร์มาตรฐาน แผ่นปิดเพลา รูปแบบสลักเกลียว และกล่องหุ้มเข้าด้วยกัน ช่วยป้องกันปัญหาการติดตั้งภาคสนามส่วนใหญ่ก่อนที่มอเตอร์จะไม่มีการยกลัง
คำถามที่พบบ่อย
คำถามที่ 1: ฉันจะประมาณความสูงของเพลาจากหมายเลขเฟรม NEMA อย่างรวดเร็วได้อย่างไร
หารตัวเลขสองตัวแรกของหมายเลขเฟรมด้วยสี่ ผลลัพธ์ที่ได้คือความสูงเส้นศูนย์กลางเพลาเป็นหน่วยนิ้วเหนือฐานยึด
คำถามที่ 2: ส่วนต่อท้าย T หมายถึงอะไรในการกำหนดเฟรม NEMA
ที่ T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
คำถามที่ 3: สามารถติดตั้งมอเตอร์เฟรม 56C โดยไม่ต้องใช้ส่วนประกอบขับเคลื่อนแบบติดตั้งบนหน้าได้หรือไม่
ใช่ มอเตอร์ 56C จำนวนมากมีทั้งรูยึดที่เท้าและรูปแบบการยึดใบหน้า ซึ่งช่วยให้กำหนดค่าได้ทั้งสองแบบขึ้นอยู่กับการใช้งาน
คำถามที่ 4: การเปลี่ยนมอเตอร์ IEC เป็นมอเตอร์เฟรม NEMA ปลอดภัยหรือไม่ หากแรงม้าตรงกัน
แรงม้าอย่างเดียวไม่พอ เส้นผ่านศูนย์กลางเพลา รูปแบบสลักเกลียว และมาตรฐานรูสลักจะแตกต่างกันระหว่างทั้งสองระบบ ดังนั้นการเปลี่ยนโดยตรงมักจะต้องใช้แผ่นอะแดปเตอร์หรือการเปลี่ยนคัปปลิ้ง
คำถามที่ 5: ทำไมมอเตอร์สองตัวที่มีหมายเลขเฟรมเดียวกันบางครั้งจึงมีความยาวเพลาต่างกัน?
มาตรฐานเฟรมจะกำหนดความสูงและเส้นผ่านศูนย์กลางของเพลา แต่ความยาวของส่วนต่อขยายเพลาที่ใช้งานได้อาจแตกต่างกันไปตามผู้ผลิตภายในเกณฑ์ความคลาดเคลื่อนที่อนุญาต ดังนั้นจึงควรได้รับการยืนยันตามแบบการใช้งานเสมอ
