ข้อดีของ Helical Gearmotors คืออะไร?

เหตุใดมอเตอร์เกียร์แบบเฮลิคอลจึงเป็นตัวเลือกที่ต้องการ

ข้อเสนอมอเตอร์เกียร์แบบเฮลิคอล ประสิทธิภาพที่เหนือกว่า การทำงานที่เงียบกว่า และความสามารถในการรับน้ำหนักที่สูงขึ้น เมื่อเทียบกับตัวเลือกเกียร์เดือยหรือเฟืองตัวหนอน การออกแบบฟันที่ทำมุมช่วยให้เกิดตาข่ายแบบค่อยเป็นค่อยไป ซึ่งกระจายแรงอย่างสม่ำเสมอมากขึ้น และลดความเครียดเชิงกล สำหรับอุตสาหกรรมที่ต้องการการส่งกำลังที่เชื่อถือได้และต่อเนื่อง — จากระบบสายพานลำเลียงไปจนถึงอุปกรณ์ผสม — มอเตอร์เกียร์แบบเฮลิคอลมีประสิทธิภาพเหนือกว่าทั้งในด้านความทนทานและประสิทธิภาพการใช้พลังงานอย่างสม่ำเสมอ

ในทางปฏิบัติ มอเตอร์เกียร์แบบขดลวดสามารถทำได้ ประสิทธิภาพการส่งผ่านสูงถึง 98% ต่อระยะเกียร์ ทำให้เป็นหนึ่งในตัวเลือกที่ประหยัดพลังงานมากที่สุดในเทคโนโลยีขับเคลื่อนทางอุตสาหกรรม

ข้อได้เปรียบที่สำคัญของมอเตอร์เกียร์แบบเฮลิคอล

1. ประสิทธิภาพการส่งผ่านสูง

รูปทรงของฟันแบบเกลียวช่วยให้ฟันหลายซี่เข้าฟันพร้อมกัน โดยกระจายน้ำหนักไปยังพื้นที่สัมผัสที่ใหญ่ขึ้น ซึ่งส่งผลให้ โดยทั่วไปการให้คะแนนประสิทธิภาพจะอยู่ระหว่าง 95% ถึง 98% ต่อขั้นตอน ลดการสูญเสียพลังงานและลดต้นทุนการดำเนินงานในระยะยาว สำหรับโรงงานที่ใช้มอเตอร์เกียร์ตลอด 24 ชั่วโมงทุกวัน ประสิทธิภาพที่เพิ่มขึ้นนี้แปลเป็นการประหยัดค่าไฟฟ้าที่วัดผลได้โดยตรง

2. การทำงานที่ราบรื่นและเงียบ

ต่างจากเฟืองเดือยที่เข้าปะทะฟันอย่างกะทันหัน เฟืองเกลียวจะประกบกันอย่างต่อเนื่องไปตามหน้าฟัน การมีส่วนร่วมแบบค่อยเป็นค่อยไปนี้ช่วยลดแรงกระแทกและลดการสั่นสะเทือนและเสียงรบกวนได้อย่างมาก โดยทั่วไประดับเสียงจะต่ำกว่า 10–15 dB กว่าการจัดเตรียมเฟืองตรงที่เทียบเคียงได้ ซึ่งมีความสำคัญอย่างยิ่งในการแปรรูปอาหาร การผลิตยา และสภาพแวดล้อมอื่นๆ ที่ไวต่อเสียงและการสั่นสะเทือน

3. ความสามารถในการรับน้ำหนักสูง

หน้าสัมผัสของฟันที่ทับซ้อนกันโดยธรรมชาติของเฟืองเกลียวหมายความว่ามีการแบ่งปันภาระกับฟันหลายซี่ตลอดเวลา ช่วยให้มอเตอร์เกียร์แบบขดลวดสามารถจัดการได้ แรงบิดเอาท์พุตมีตั้งแต่ไม่กี่นิวตันเมตรไปจนถึงหลายหมื่นนิวตันเมตร ทำให้เหมาะสำหรับการใช้งานหนัก เช่น การขนถ่ายวัสดุ เครื่องอัดรีด และเครื่องผสมทางอุตสาหกรรม

4. การออกแบบที่กะทัดรัดและโมดูลาร์

มอเตอร์เกียร์แบบเฮลิคอลสมัยใหม่ได้รับการออกแบบทางวิศวกรรมให้มีขนาดกะทัดรัด โครงสร้างแบบแยกส่วนช่วยให้วิศวกรสามารถรวมพิกัดมอเตอร์และอัตราทดเกียร์ที่แตกต่างกันเพื่อให้ตรงตามข้อกำหนดการใช้งานเฉพาะโดยไม่ต้องออกแบบระบบขับเคลื่อนแบบกำหนดเอง ความเก่งกาจนี้ ลดเวลาในการติดตั้งและลดความยุ่งยากในการวางแผนการบำรุงรักษา .

5. อายุการใช้งานยาวนานและการบำรุงรักษาต่ำ

การโหลดแรงกระแทกที่ลดลงและการกระจายแรงที่สม่ำเสมอในชุดเกียร์แบบเฮลิคอลส่งผลให้ฟันเฟืองและแบริ่งสึกหรอน้อยลง ด้วยการหล่อลื่นที่เหมาะสม มอเตอร์เกียร์แบบขดลวดมักจะบรรลุผลสำเร็จ อายุการใช้งานเกิน 20,000 ชั่วโมงการทำงาน ภายใต้สภาวะที่กำหนด ลดการหยุดทำงานโดยไม่ได้วางแผนและค่าบำรุงรักษา

Helical กับประเภท Gearmotor อื่นๆ: การเปรียบเทียบโดยตรง

การทำความเข้าใจว่าเฟืองมอเตอร์แบบเฮลิคอลเปรียบเทียบกับประเภททั่วไปอื่นๆ อย่างไร ช่วยชี้แจงว่าทำไมจึงมีการใช้มอเตอร์เกียร์ชนิดนี้อย่างกว้างขวางในการใช้งานทางอุตสาหกรรม

ข้อมูลแสดงให้เห็นอย่างชัดเจนว่ามอเตอร์เกียร์แบบเฮลิคอลมีความสมดุลที่ดีที่สุดระหว่างประสิทธิภาพ การควบคุมเสียงรบกวน และความสามารถในการรับน้ำหนักสำหรับกรณีการใช้งานทางอุตสาหกรรมส่วนใหญ่

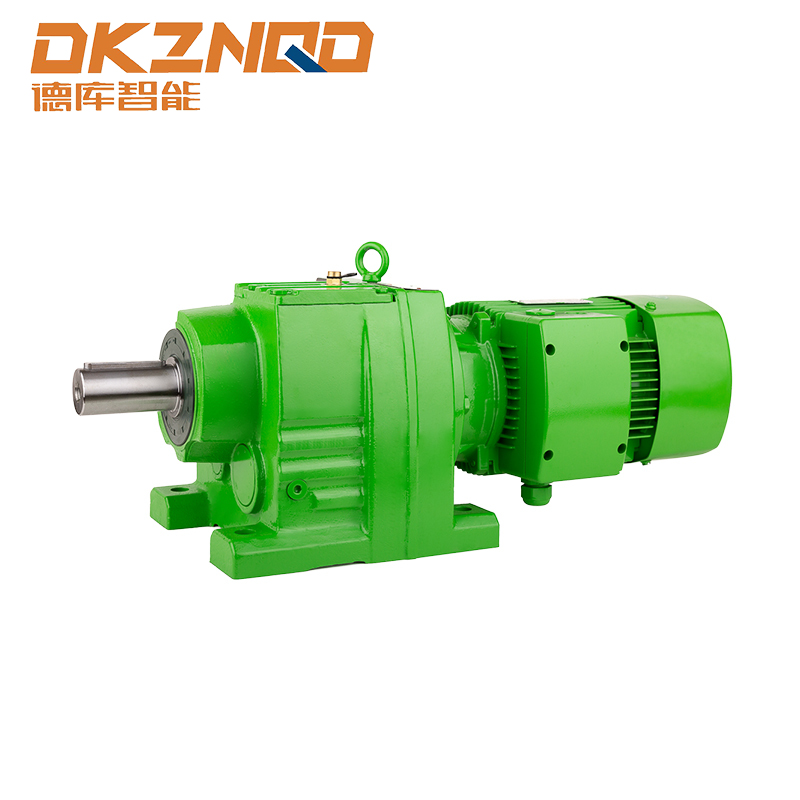

มอเตอร์เกียร์แบบเฮลิคอลซีรีย์ R: ตัวอย่างที่เป็นตัวแทน

ที่ มอเตอร์เกียร์แบบเฮลิคอลซีรีย์ R คือการกำหนดค่ามอเตอร์เกียร์แบบขดลวดอินไลน์ที่นำมาใช้กันอย่างแพร่หลาย ซึ่งเป็นตัวอย่างข้อดีที่อธิบายไว้ข้างต้น การจัดเรียงเพลาโคแอกเซียลทำให้ง่ายต่อการรวมเข้ากับโครงร่างเครื่องจักรที่มีอยู่โดยไม่ต้องใช้ตัวต่อข้อต่อที่ซับซ้อน

ลักษณะสำคัญของการออกแบบ R Series ได้แก่:

• อัตราทดเกียร์โดยทั่วไปตั้งแต่ 1.3:1 ถึงมากกว่า 289:1 โดยให้ความยืดหยุ่นในการลดความเร็วในวงกว้าง
• การเจียรเกียร์ที่มีความแม่นยำสูงเพื่อลดเสียงรบกวนและยืดอายุเกียร์
• ตัวเลือกการติดตั้งแบบแยกส่วน ได้แก่ การติดตั้งแบบใช้เท้า การติดตั้งแบบแปลน และรูปแบบการติดตั้งแบบเพลา
• ใช้งานได้กับเฟรมมอเตอร์ IEC และ NEMA มาตรฐาน เพื่อให้จับคู่หรือเปลี่ยนมอเตอร์ได้ง่าย
• ตัวเรือนแบบปิดผนึกเหมาะสำหรับสภาพแวดล้อมที่มีฝุ่นหรือถูกชะล้าง

การผสมผสานระหว่างความยืดหยุ่นและประสิทธิภาพที่แข็งแกร่งนี้ทำให้ R Series เป็นโซลูชันที่ตอบโจทย์ในอุตสาหกรรมต่างๆ เช่น โลจิสติกส์ อาหารและเครื่องดื่ม บรรจุภัณฑ์ และการขนถ่ายวัสดุ

สถานการณ์การใช้งานทั่วไป

มอเตอร์เกียร์แบบเฮลิคอลพบได้ในการใช้งานทางอุตสาหกรรมที่หลากหลาย เนื่องจากความสามารถในการปรับตัวและประสิทธิภาพที่สม่ำเสมอ:

• สายพานลำเลียงและโซ่ — การส่งแรงบิดที่ราบรื่นป้องกันการลื่นของสายพานและลดการสึกหรอของส่วนประกอบสายพานลำเลียง
• เครื่องกวนและเครื่องผสม — แรงบิดสูงที่ความเร็วต่ำจัดการกับวัสดุที่มีความหนืดโดยไม่เกิดความร้อนสูงเกินไป
• คอมเพรสเซอร์และพัดลม — ประสิทธิภาพสูงช่วยลดการใช้พลังงานในรอบการทำงานต่อเนื่อง
• เครื่องจักรบรรจุภัณฑ์ — การทำงานที่เงียบและการควบคุมความเร็วที่แม่นยำ ตรงตามข้อกำหนดด้านสุขอนามัยและความแม่นยำ
• ปั๊มไดรฟ์ — เอาต์พุตเพลาที่เชื่อถือได้รองรับความต้องการการไหลแบบแปรผัน
• ระบบเครนและรอก — ความสามารถในการรับน้ำหนักสูงพร้อมการเร่งความเร็วและการชะลอตัวที่ราบรื่น

ปัจจัยที่ต้องพิจารณาเมื่อเลือกมอเตอร์เกียร์แบบเฮลิคอล

การเลือกมอเตอร์เกียร์แบบเฮลิคอลที่เหมาะสมจำเป็นต้องประเมินพารามิเตอร์หลักหลายประการเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้และในระยะยาว:

1. แรงบิดและความเร็วเอาต์พุตที่ต้องการ — กำหนดอัตราทดเกียร์และกำลังมอเตอร์ที่ต้องการ
2. รอบหน้าที่ — การทำงานต่อเนื่องต้องใช้พิกัดความร้อนที่แตกต่างจากการทำงานแบบไม่ต่อเนื่อง
3. ปัจจัยการบริการ — การใช้งานที่มีโหลดกระแทกหรือสตาร์ทบ่อยครั้งต้องมีอัตราปัจจัยการบริการที่สูงกว่า
4. การกำหนดค่าการติดตั้ง — การวางแนวเพลา การติดตั้งแบบฐานหรือหน้าแปลน และพื้นที่การติดตั้งที่มีอยู่
5. สภาพแวดล้อม — ระดับ IP สำหรับการป้องกันฝุ่นและความชื้น ช่วงอุณหภูมิ และการสัมผัสสารเคมี
6. ประเภทการหล่อลื่น — น้ำมันหล่อลื่นสังเคราะห์ช่วยยืดระยะเวลาการเปลี่ยนถ่ายและรองรับช่วงอุณหภูมิที่กว้างขึ้น

การรับพารามิเตอร์เหล่านี้อย่างถูกต้องในขั้นตอนข้อกำหนดจะช่วยป้องกันความล้มเหลวก่อนเวลาอันควร และหลีกเลี่ยงการดัดแปลงที่มีค่าใช้จ่ายสูงในภายหลัง

คำถามที่พบบ่อย

คำถามที่ 1: ข้อได้เปรียบหลักของเฮลิคอลเกียร์มากกว่าเดือยเกียร์คืออะไร?

เฟืองเฮลิคอลจะค่อยๆ ประกบกันแทนที่จะทั้งหมดพร้อมกัน ซึ่งช่วยลดเสียงรบกวน แรงสั่นสะเทือน และแรงกระแทก ส่งผลให้การทำงานราบรื่นขึ้นและสามารถรับน้ำหนักได้มากขึ้นสำหรับกระปุกเกียร์ขนาดเดียวกัน

คำถามที่ 2: มอเตอร์เกียร์แบบขดลวดมีประสิทธิภาพเพียงใด

โดยทั่วไปแล้วมอเตอร์เกียร์แบบขดลวดขั้นเดียวจะบรรลุผลสำเร็จ ประสิทธิภาพการส่งผ่าน 95–98% . ยูนิตแบบหลายสเตจนั้นต่ำกว่าเล็กน้อย แต่ยังคงมีประสิทธิภาพมากกว่าตัวเลือกเฟืองตัวหนอนอย่างมาก

คำถามที่ 3: การกำหนด "R Series" หมายถึงอะไร

ที่ R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.

คำถามที่ 4: มอเตอร์เกียร์แบบเฮลิคอลสามารถใช้ในสภาพแวดล้อมการแปรรูปอาหารได้หรือไม่

ใช่. รุ่นที่มีระดับ IP ที่เหมาะสมและสารหล่อลื่นเกรดอาหารได้รับการออกแบบมาเป็นพิเศษสำหรับการแปรรูปอาหาร เครื่องดื่ม และสภาพแวดล้อมทางเภสัชกรรม ซึ่งจำเป็นต้องมีสุขอนามัยและการต้านทานการชะล้าง

คำถามที่ 5: มอเตอร์เกียร์แบบเฮลิคอลจำเป็นต้องได้รับการบำรุงรักษาบ่อยแค่ไหน?

ภายใต้สภาวะปกติ งานบำรุงรักษาหลักคือการตรวจสอบและเปลี่ยนน้ำมันหล่อลื่น ซึ่งโดยทั่วไปจะทำทุกครั้ง 10,000–20,000 ชั่วโมงการทำงาน ขึ้นอยู่กับชนิดของน้ำมันหล่อลื่นและอุณหภูมิในการทำงาน น้ำมันหล่อลื่นสังเคราะห์ช่วยให้มีอายุการใช้งานยาวนานขึ้น

คำถามที่ 6: มอเตอร์เกียร์เฮลิคอลซีรีส์ R มีอัตราทดเกียร์ใดบ้าง

โดยทั่วไปยูนิต R ซีรีส์จะมีอัตราทดเกียร์ตั้งแต่ประมาณ 1.3:1 ถึง 289:1 หรือมากกว่า ขึ้นอยู่กับจำนวนระยะเกียร์และเฉพาะรุ่นที่เลือก

คำถามที่ 7: มอเตอร์เกียร์แบบเฮลิคอลเหมาะสำหรับการใช้งานระบบขับเคลื่อนความเร็วรอบ (VFD) หรือไม่

ใช่. มอเตอร์เกียร์แบบเฮลิคอลเข้ากันได้อย่างสมบูรณ์กับไดรฟ์ความถี่แบบแปรผัน การใช้ VFD ร่วมกับมอเตอร์เกียร์แบบขดลวดทำให้สามารถควบคุมความเร็วได้อย่างแม่นยำ และยังสามารถปรับปรุงประสิทธิภาพการใช้พลังงานในสภาวะโหลดที่แตกต่างกันได้อีกด้วย
