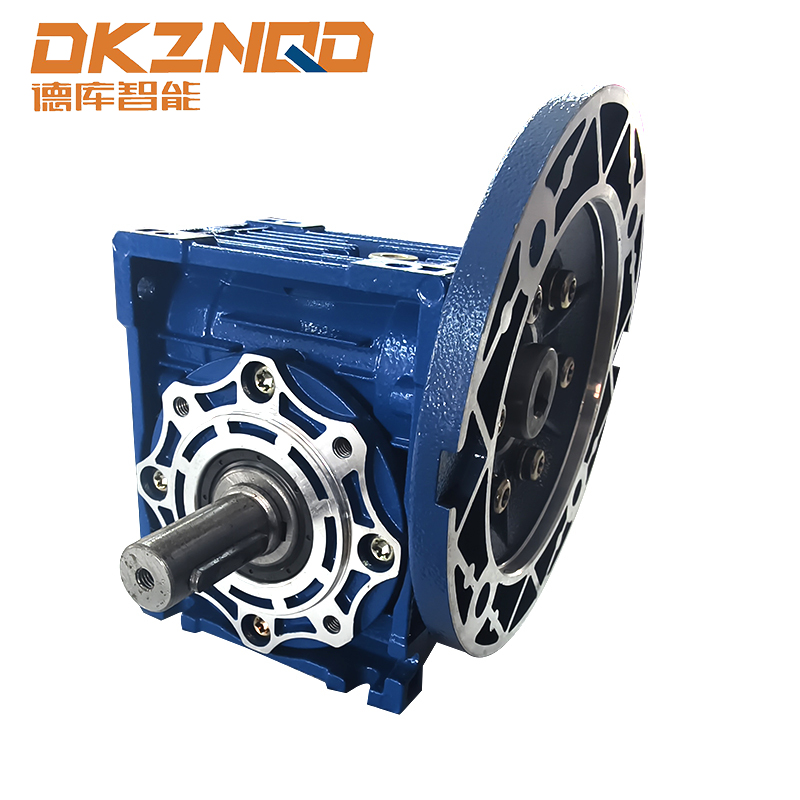

ตัวลดเกียร์หนอน RV คืออะไรและทำงานอย่างไร?

ในขอบเขตของเครื่องจักรอุตสาหกรรมและระบบอัตโนมัติ การส่งกำลังและการเคลื่อนไหวอย่างมีประสิทธิภาพเป็นสิ่งสำคัญยิ่ง ในบรรดาส่วนประกอบต่างๆ ที่ออกแบบมาเพื่อจุดประสงค์นี้ ตัวลดความเร็วมีบทบาทสำคัญในการปรับความเร็วเอาท์พุตและแรงบิดจากมอเตอร์ให้อยู่ในระดับที่ต้องการสำหรับการใช้งาน ประเภทที่โดดเด่นเป็นพิเศษอย่างหนึ่งในหมวดหมู่นี้คือตัวลดเกียร์หนอน rv อุปกรณ์นี้มีชื่อเสียงในด้านการผสมผสานที่เป็นเอกลักษณ์ระหว่างระบบขับเคลื่อนไซโคลลอยด์และเฟืองตัวหนอน ส่งผลให้กลไกที่ให้แรงบิดเอาท์พุตสูง ความสามารถในการรับน้ำหนักกระแทกเป็นพิเศษ และขนาดที่กะทัดรัด ทำความเข้าใจหลักการออกแบบ กลไกการปฏิบัติงาน และการใช้งานที่เหมาะสมของ ตัวลดเกียร์หนอน rv เป็นสิ่งจำเป็นสำหรับวิศวกรและนักออกแบบที่กำลังมองหาประสิทธิภาพและความน่าเชื่อถือสูงสุดในสภาพแวดล้อมที่มีความต้องการสูง

คำว่า "RV" มักเป็นคำย่อของ "เวกเตอร์การหมุน" ซึ่งบ่งบอกถึงความสามารถของตัวลดในการจัดการแรงหมุนอย่างมีประสิทธิภาพ การออกแบบผสมผสานการลดความเร็วสองขั้นตอนที่แตกต่างกันอย่างชาญฉลาด โดยทั่วไปขั้นตอนแรกจะเกี่ยวข้องกับชุดเฟืองตัวหนอน ในขณะที่ขั้นตอนที่สองจะใช้กลไกกังหันแบบไซโคลลอยด์ วิธีการแบบไฮบริดนี้ช่วยให้ตัวลดเกียร์ตัวหนอนของ rv สามารถเอาชนะข้อจำกัดบางประการที่มีอยู่ในกระปุกเกียร์ตัวหนอนมาตรฐาน เช่น ประสิทธิภาพที่ต่ำกว่าและความต้านทานต่อแรงกระแทกที่จำกัด ในขณะที่ยังคงรักษาข้อได้เปรียบไว้ เช่น อัตราการลดและความกะทัดรัดที่สูง ผลลัพธ์ที่ได้คือส่วนประกอบที่แข็งแกร่งและมีความสามารถสูง ซึ่งทำหน้าที่เป็นรากฐานสำคัญในระบบควบคุมการเคลื่อนไหวที่มีความแม่นยำหลายระบบ

การออกแบบพื้นฐานและส่วนประกอบ

สถาปัตยกรรมของตัวลดเกียร์แบบหนอน rv นั้นซับซ้อนแต่หรูหรา ออกแบบมาเพื่อความทนทานและประสิทธิภาพ โครงสร้างสามารถแบ่งออกเป็นองค์ประกอบสำคัญหลายประการที่ทำงานร่วมกันเพื่อให้บรรลุผลตามหน้าที่ องค์ประกอบหลักประการแรกคือขั้นตอนการป้อนข้อมูลเฟืองตัวหนอน ประกอบด้วยสกรูตัวหนอน ซึ่งเป็นส่วนประกอบขับเคลื่อนที่เชื่อมต่อกับเพลาอินพุตและมอเตอร์ และล้อตัวหนอน ในขณะที่สกรูตัวหนอนหมุน เกลียวของมันจะสัมผัสกับฟันบนล้อตัวหนอน ส่งผลให้ล้อหมุน ขั้นตอนนี้จะช่วยลดความเร็วเริ่มต้นและเพิ่มแรงบิดได้อย่างมาก

ขั้นตอนที่สองและกำหนดคือกลไกการลดไซโคลลอยด์ ส่วนนี้ประกอบด้วยชุดส่วนประกอบซึ่งรวมถึงลูกเบี้ยวเยื้องศูนย์ จานไซโคลลอยด์ หมุดวงแหวน และกลไกเอาท์พุต การเคลื่อนที่จากเฟืองตัวหนอนจะถูกถ่ายโอนไปยังลูกเบี้ยวเยื้องศูนย์ จากนั้นลูกเบี้ยวนี้จะขับเคลื่อนจานไซโคลลอยด์สองจาน ซึ่งมีรูปร่างคล้ายถั่วไตเป็นแฉกและมีรูอยู่รอบเส้นรอบวง แผ่นจานเหล่านี้ประกบกันโดยมีวงแหวนหมุดที่อยู่กับที่ซึ่งอยู่ในกล่องลดขนาด การเคลื่อนที่ของลูกเบี้ยวประหลาดทำให้จานไซโคลลอยด์เกิดการหมุนสั่นที่ซับซ้อน อย่างไรก็ตาม เนื่องจากแผ่นดิสก์ถูกจำกัดโดยหมุดที่อยู่กับที่ การเคลื่อนที่ของแผ่นดิสก์จึงถูกแปลเป็นการหมุนที่ช้าและควบคุมได้ของเพลาเอาท์พุต กระบวนการสองขั้นตอนนี้คือสิ่งที่ทำให้ตัวลดเกียร์หนอน rv มีลักษณะที่โดดเด่น

คุณลักษณะการออกแบบที่สำคัญคือ บูรณาการของแบริ่งลูกกลิ้งเรียวที่โหลดไว้ล่วงหน้า การจัดการ ระบบแบริ่งนี้มีหน้าที่รับผิดชอบในการรองรับโหลดและโมเมนต์ที่สูงซึ่งตัวลดต้องเผชิญระหว่างการทำงาน ช่วยให้มั่นใจถึงความแข็งแกร่งของโครงสร้าง ลดการโก่งตัวภายใต้น้ำหนักบรรทุก และช่วยให้เครื่องมีความแม่นยำในตำแหน่งที่ยอดเยี่ยมและมีอายุการใช้งานยาวนาน นอกจากนี้ ส่วนประกอบทั้งหมดยังอยู่ภายในโครงที่แข็งแรงและมีความแข็งแรงสูง ซึ่งมักหล่อจากเหล็กหรืออะลูมิเนียม ซึ่งช่วยป้องกันสิ่งปนเปื้อนและรักษาการจัดตำแหน่งที่แม่นยำของส่วนประกอบภายในทั้งหมด โครงสร้างที่แข็งแกร่งเป็นเหตุผลหลักที่ทำให้มีการใช้งานอย่างแพร่หลายในงานหนัก

หลักการปฏิบัติงานและลักษณะสำคัญ

การทำงานของตัวลดเกียร์หนอน rv นั้นเป็นซิมโฟนีของความแม่นยำเชิงกล กำลังส่งไปที่เพลาอินพุต โดยหมุนสกรูตัวหนอน การมีส่วนร่วมระหว่างสกรูตัวหนอนและล้อตัวหนอนทำให้เกิดการลดลงครั้งแรก ล้อหนอนที่หมุนช้าลงในขณะนี้จะขับเคลื่อนลูกเบี้ยวประหลาดของระยะไซโคลลอยด์ การหมุนของลูกเบี้ยวนี้ทำให้เกิดการเคลื่อนที่เยื้องศูนย์ไปยังจานไซโคลลอยด์ ในขณะที่แผ่นดิสก์เหล่านี้เคลื่อนที่ กลีบของมันจะหมุนไปรอบๆ ด้านในของหมุดวงแหวนที่อยู่กับที่ สำหรับการหมุนลูกเบี้ยวเยื้องศูนย์ทุกครั้ง จานหมุนไซโคลลอยด์จะเคลื่อนที่ไปจำนวนหนึ่งกลีบ ซึ่งเท่ากับความแตกต่างระหว่างจำนวนกลีบบนจานหมุนและจำนวนหมุดที่อยู่กับที่ การดำเนินการนี้ส่งผลให้มีอัตราส่วนการลดที่สูงมากในระยะที่สอง

การรวมกันของสองขั้นตอนนี้ทำให้ตัวลดเกียร์หนอน rv สามารถบรรลุอัตราส่วนการลดขั้นตอนเดียวที่สูงมาก ซึ่งมักจะอยู่ในช่วงตั้งแต่ 30:1 ถึงมากกว่า 100:1 ผลลัพธ์สุดท้ายคือการหมุนเพลาเอาท์พุตอย่างต่อเนื่องและราบรื่นด้วยความเร็วที่ลดลงอย่างมากและแรงบิดที่ขยายมากขึ้นอย่างมาก ข้อดีที่สำคัญที่สุดประการหนึ่งของการออกแบบนี้คือ ทนต่อแรงกระแทกได้ดีเยี่ยม - พื้นที่สัมผัสขนาดใหญ่ระหว่างกลีบดิสก์ไซโคลลอยด์และหมุดวงแหวน พร้อมด้วยความแข็งแรงของส่วนประกอบ ช่วยให้ตัวลดสามารถดูดซับและทนทานต่อแรงกระแทกที่รุนแรงอย่างกะทันหันซึ่งอาจสร้างความเสียหายหรือทำลายกระปุกเกียร์ประเภทอื่น

ลักษณะที่กำหนดอีกอย่างหนึ่งก็คือ ความแข็งบิดสูงและระยะฟันเฟืองน้อยที่สุด - ความแข็งแบบบิดหมายถึงความต้านทานของตัวลดต่อการบิดภายใต้ภาระ ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาความแม่นยำในระบบการกำหนดตำแหน่ง การออกแบบโดยธรรมชาติของกลไกไซโคลลอยด์ที่มีจุดสัมผัสหลายจุด ช่วยให้มั่นใจได้ว่ามีการเคลื่อนไหวหรือ “ระยะ” อย่างอิสระน้อยมากระหว่างเพลาอินพุตและเอาต์พุต ระยะฟันเฟืองที่ต่ำนี้มีความสำคัญสำหรับการใช้งานที่ต้องการการเคลื่อนไหวซ้ำๆ และแม่นยำ เช่น ในแขนหุ่นยนต์หรือเครื่องจักร CNC นอกจากนี้ แม้ว่าตัวลดเฟืองตัวหนอนมาตรฐานจะขึ้นชื่อเรื่องประสิทธิภาพที่ต่ำกว่า แต่การรวมตัวของการหมุนในระยะไซโคลลอยด์จะช่วยปรับปรุงประสิทธิภาพโดยรวมของตัวลดเฟืองตัวหนอนของ rv ทำให้เป็นตัวเลือกที่คำนึงถึงพลังงานมากขึ้นสำหรับการทำงานอย่างต่อเนื่อง

ข้อดีและข้อจำกัดในการใช้งาน

การออกแบบที่เป็นเอกลักษณ์ของตัวลดเกียร์หนอน rv มอบข้อได้เปรียบที่แตกต่างกันซึ่งทำให้เหมาะสำหรับงานอุตสาหกรรมที่มีความต้องการหลากหลายประเภท ประโยชน์ที่โด่งดังที่สุดของมันคือความสามารถที่ไม่มีใครเทียบได้ในการรองรับแรงกระแทกสูง ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งาน เช่น อุปกรณ์ขนถ่ายวัสดุ เครื่องบดย่อย หรือเครื่องจักรก่อสร้าง ซึ่งการเปลี่ยนแปลงโหลดอย่างกะทันหันและรุนแรงเป็นเรื่องปกติ ความทนทานของส่วนประกอบภายในทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และอายุการใช้งานที่ยาวนานแม้ในสภาวะที่ไม่เอื้ออำนวยเหล่านี้

นอกจากนี้มัน การออกแบบที่กะทัดรัดและประหยัดพื้นที่ เป็นข้อได้เปรียบที่สำคัญ แม้จะมีความหนาแน่นของพลังงานและแรงบิดที่สูง แต่ตัวลดเกียร์หนอน rv มักจะมีขนาดที่เล็กกว่าเมื่อเปรียบเทียบกับประเภทตัวลดอื่น ๆ ที่ให้ประสิทธิภาพใกล้เคียงกัน ความกะทัดรัดนี้มีคุณค่าอย่างยิ่งในการออกแบบเครื่องจักรสมัยใหม่ ซึ่งพื้นที่มักมีความสำคัญเป็นพิเศษ ความแข็งแกร่งด้านแรงบิดสูงและระยะฟันเฟืองต่ำ ดังที่ได้กล่าวไปแล้ว ทำให้เป็นตัวเลือกชั้นนำสำหรับการใช้งานที่มีความแม่นยำ ซึ่งรวมถึงการใช้งานอย่างกว้างขวางในหุ่นยนต์อุตสาหกรรม ซึ่งมักพบที่ฐาน แขน และข้อต่อไหล่ ทำให้มีความแข็งแกร่งในการบรรทุกน้ำหนักบรรทุกหนัก และมีความแม่นยำในการวางตำแหน่งอย่างถูกต้อง

อย่างไรก็ตาม เช่นเดียวกับส่วนประกอบทางวิศวกรรมอื่นๆ ไม่ได้มีข้อจำกัดใดๆ การพิจารณาเบื้องต้นคือต้นทุน กระบวนการผลิตสำหรับตัวลดเกียร์หนอน rv มีความซับซ้อนซึ่งต้องใช้เครื่องจักรและการประกอบที่มีความแม่นยำสูง โดยทั่วไปแล้วหน่วยเหล่านี้จึงมีราคาแพงกว่ากระปุกเกียร์หนอนมาตรฐานหรือตัวลดเกียร์แบบขดลวด การลงทุนเริ่มแรกที่สูงขึ้นนี้ต้องได้รับการพิสูจน์โดยความต้องการของแอปพลิเคชันในด้านประสิทธิภาพ ความทนทาน และความแม่นยำ ข้อควรพิจารณาอีกประการหนึ่งคือ แม้ว่าประสิทธิภาพจะดีขึ้นเหนือไดรฟ์เวิร์มบริสุทธิ์ แต่ประสิทธิภาพของมันอาจยังต่ำกว่าเกียร์ทดรอบดาวเคราะห์ในบางช่วงการทำงาน ดังนั้น สำหรับการใช้งานที่ทำงานอย่างต่อเนื่องโดยที่การใช้พลังงานเป็นปัญหาหลัก จะต้องชั่งน้ำหนักปัจจัยนี้กับประโยชน์อื่นๆ

ตารางต่อไปนี้สรุปข้อดีและข้อควรพิจารณาที่สำคัญ:

การใช้งานและการใช้งานทางอุตสาหกรรมทั่วไป

ลักษณะที่แข็งแกร่งและแม่นยำของเฟืองตัวหนอน rv ช่วยให้มั่นใจได้ว่ามีอยู่ในอุตสาหกรรมที่หลากหลาย การใช้งานถูกกำหนดโดยความต้องการการส่งกำลังที่เชื่อถือได้ภายใต้สภาวะที่ท้าทาย ในด้านวิทยาการหุ่นยนต์เป็นสิ่งที่ขาดไม่ได้ ข้อต่อหุ่นยนต์แบบประกบ พึ่งพาตัวลดเหล่านี้อย่างมากเพื่อให้แรงบิดที่จำเป็นสำหรับการเคลื่อนที่ ในขณะเดียวกันก็รับประกันความแม่นยำและความแข็งที่จำเป็นสำหรับการวางตำแหน่งเครื่องมือและชิ้นงานอย่างแม่นยำ ตั้งแต่สายการประกอบรถยนต์ไปจนถึงการวางตำแหน่งชิ้นส่วนอิเล็กทรอนิกส์ ตัวลดเกียร์หนอน rv ช่วยให้การเคลื่อนไหวราบรื่นและทรงพลังซึ่งกำหนดระบบอัตโนมัติสมัยใหม่

การใช้งานที่สำคัญอีกประการหนึ่งคือในอุปกรณ์ขนถ่ายวัสดุ ระบบสายพานลำเลียง ไม่ว่าจะในการจัดการสัมภาระที่สนามบิน ศูนย์กระจายสินค้าในคลังสินค้า หรือการปฏิบัติงานในเหมืองแร่ มักใช้ตัวลดเหล่านี้ในการขับเคลื่อนลูกกลิ้งหรือสายพาน ความสามารถในการรองรับแรงกระแทกมีความสำคัญอย่างยิ่งต่อการสตาร์ท การหยุด และการกระแทกอย่างกะทันหันของสินค้าหนัก ในทำนองเดียวกันก็พบได้ใน เครื่องจักรยกและยก เช่น เครนและกว้าน ซึ่งมีแรงบิดสูงและความปลอดภัยโดยธรรมชาติ - โดยทั่วไปแล้วตัวขับแบบเวิร์มจะล็อคตัวเองและป้องกันการขับถอยหลัง - ให้ทั้งกำลังและความปลอดภัยเมื่อจัดการกับโหลดที่ถูกระงับ

อุตสาหกรรมอาหารและเครื่องดื่ม ยา และบรรจุภัณฑ์ยังใช้ตัวลดเหล่านี้ในเครื่องจักร เช่น เครื่องบรรจุ เครื่องจัดเรียงพาเลท และระบบการติดฉลาก ในการตั้งค่าเหล่านี้ นอกเหนือจากประสิทธิภาพแล้ว ความน่าเชื่อถือและสุขอนามัยถือเป็นสิ่งสำคัญ ตัวลดเกียร์หนอน rv จำนวนมากมีจำหน่ายพร้อมตัวเรือนและสารเคลือบที่ปิดผนึกซึ่งต้านทานการกัดกร่อนและสามารถทนต่อขั้นตอนการชะล้าง ทำให้เหมาะสำหรับสภาพแวดล้อมที่สะอาดและปลอดเชื้อ การใช้งานทั่วไปอื่นๆ ได้แก่ อุปกรณ์ก่อสร้าง (เช่น เครื่องผสมคอนกรีต วงแหวนแกว่งของรถขุด) เครื่องมือกลสำหรับโต๊ะกำหนดดัชนี และสถานการณ์ใดๆ ที่ต้องใช้แรงบิดสูงและความเร็วต่ำจากแหล่งที่มีขนาดกะทัดรัดและแข็งแกร่ง

เกณฑ์การคัดเลือกและแนวทางการบำรุงรักษา

การเลือกตัวลดเกียร์หนอน rv ที่เหมาะสมสำหรับการใช้งานเฉพาะจำเป็นต้องมีการวิเคราะห์พารามิเตอร์การทำงานหลายอย่างอย่างรอบคอบ ปัจจัยหลักคือสิ่งที่จำเป็น แรงบิดเอาท์พุตและความเร็วในการทำงาน - ตัวลดต้องมีขนาดเพื่อรองรับแรงบิดสูงสุดของการใช้งาน รวมถึงโหลดแรงกระแทกที่คาดหวัง โดยไม่เกินความจุที่กำหนด นอกจากนี้ ต้องเลือกอัตราส่วนการลดเพื่อให้ได้ความเร็วเอาท์พุตที่ต้องการจากความเร็วมอเตอร์อินพุตที่มีอยู่ ปัจจัยสำคัญอื่นๆ ได้แก่ ประเภทและขนาดของโหลดภายนอก เช่น โหลดในแนวรัศมี โหลดตามแนวแกน และโหลดโมเมนต์ ซึ่งกระทำต่อเพลาเอาท์พุต แรงเหล่านี้ได้รับการสนับสนุนจากแบริ่งเอาท์พุต และพิกัดที่เกินพิกัดอาจทำให้เกิดความล้มเหลวก่อนเวลาอันควรได้

สภาพแวดล้อมการทำงานเป็นเกณฑ์การคัดเลือกที่สำคัญอีกประการหนึ่ง ปัจจัยต่างๆ เช่น อุณหภูมิโดยรอบ การมีฝุ่น ความชื้น หรือสารเคมีที่มีฤทธิ์กัดกร่อน จะเป็นตัวกำหนดความจำเป็นในการซีล การบำบัดพื้นผิว หรือสารหล่อลื่นพิเศษ ตัวอย่างเช่น การใช้งานในอุณหภูมิที่สูงมากจำเป็นต้องใช้น้ำมันหล่อลื่นที่มีความหนืดที่เหมาะสมและมีเสถียรภาพทางความร้อน อายุการใช้งานและรอบการทำงานที่ต้องการ (การทำงานต่อเนื่องเทียบกับการทำงานไม่ต่อเนื่อง) จะส่งผลต่อกระบวนการคัดเลือกด้วย ทำให้มั่นใจได้ว่าตัวลดตรงตามความคาดหวังด้านความน่าเชื่อถือ

เมื่อติดตั้งแล้ว การบำรุงรักษาที่เหมาะสมเป็นกุญแจสำคัญในการเพิ่มอายุการใช้งานและประสิทธิภาพของตัวลดเกียร์หนอน rv งานบำรุงรักษาที่สำคัญที่สุดคือ การจัดการการหล่อลื่นอย่างสม่ำเสมอ - ต้องใช้ประเภทและปริมาณน้ำมันหล่อลื่นที่ถูกต้อง และควรเปลี่ยนตามช่วงเวลาที่ผู้ผลิตแนะนำ โดยขึ้นอยู่กับสภาพการใช้งาน การตรวจสอบการรั่วไหลของน้ำมันและการปนเปื้อนเป็นระยะๆ ก็เป็นสิ่งจำเป็นเช่นกัน นอกจากนี้ สิ่งสำคัญคือต้องตรวจสอบเสียงหรือการสั่นสะเทือนที่ผิดปกติเป็นประจำ ซึ่งอาจบ่งบอกถึงการเยื้องศูนย์ การสึกหรอของตลับลูกปืน หรือปัญหาภายในอื่นๆ ในระยะเริ่มต้น การตรวจสอบให้แน่ใจว่าสลักเกลียวยึดทั้งหมดมีความปลอดภัย และตัวเครื่องไม่ได้รับน้ำหนักเกินข้อกำหนดเฉพาะ จะช่วยให้การทำงานในระยะยาวปราศจากปัญหา แม้ว่าตัวลดเหล่านี้ได้รับการออกแบบมาเพื่อความทนทาน แต่การละเลยการบำรุงรักษาขั้นพื้นฐานสามารถนำไปสู่การหยุดทำงานที่หลีกเลี่ยงได้และการซ่อมแซมที่มีค่าใช้จ่ายสูง

โดยสรุป ตัวลดเกียร์หนอน rv ถือเป็นจุดสุดยอดของการออกแบบระบบส่งกำลัง โดยผสมผสานข้อดีของเกียร์หนอนและไซโคลลอยด์อย่างเชี่ยวชาญ คุณสมบัติที่โดดเด่น ได้แก่ ความสามารถในการบิดสูง ความยืดหยุ่นต่อแรงกระแทกเป็นพิเศษ ขนาดกะทัดรัด และระยะฟันเฟืองที่น้อยที่สุด ทำให้เป็นโซลูชันที่ได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานทางอุตสาหกรรมที่ท้าทายที่สุด ตั้งแต่ข้อต่อที่แม่นยำของหุ่นยนต์เชื่อมไปจนถึงระบบขับเคลื่อนอันทรงพลังของสายพานลำเลียงที่เคลื่อนย้ายวัสดุจำนวนมาก บทบาทของหุ่นยนต์นี้มีความสำคัญอย่างยิ่ง แม้ว่าต้นทุนเริ่มต้นและคุณลักษณะด้านประสิทธิภาพเฉพาะอาจไม่ทำให้เป็นตัวเลือกที่เป็นสากลสำหรับทุกสถานการณ์ แต่ประโยชน์ด้านประสิทธิภาพในการใช้งานที่เหมาะสมก็ไม่อาจปฏิเสธได้ การทำความเข้าใจหลักการและการใช้งานอย่างเหมาะสมเป็นพื้นฐานสำหรับวิศวกรที่มุ่งสร้างเครื่องจักรที่ไม่เพียงแต่ทรงพลังและมีประสิทธิภาพ แต่ยังแข็งแกร่งและเชื่อถือได้
