ระดับประสิทธิภาพของมอเตอร์เฟืองเฉียงแบบเกลียว K ซีรี่ส์เป็นเท่าใดเมื่อเปรียบเทียบกับกระปุกเกียร์ตัวหนอน

หลักการทำงานพื้นฐานของมอเตอร์เกียร์ Helical Bevel และกระปุกเกียร์หนอน K Series

ระดับประสิทธิภาพของอุปกรณ์ส่งเกียร์อุตสาหกรรมจะกำหนดการใช้พลังงาน ต้นทุนการดำเนินงาน และอายุการใช้งานระยะยาวในระบบอัตโนมัติทางอุตสาหกรรมโดยตรง ในบรรดาอุปกรณ์เกียร์ที่ใช้กันอย่างแพร่หลาย มอเตอร์เกียร์ Helical Bevel ซีรี่ส์ K และกระปุกเกียร์หนอนเป็นตัวแทนของสองเส้นทางทางเทคนิคที่แตกต่างกัน โดยประสิทธิภาพการทำงานที่สร้างความแตกต่างหลักสำหรับผู้ซื้อในอุตสาหกรรม B2B ในการตัดสินใจซื้อ เพื่อให้เข้าใจถึงช่องว่างด้านประสิทธิภาพอย่างถ่องแท้ จำเป็นต้องเริ่มต้นด้วยหลักการทำงานขั้นพื้นฐานและการออกแบบโครงสร้างภายใน เนื่องจากปัจจัยเหล่านี้เป็นสาเหตุของความแตกต่างด้านประสิทธิภาพ

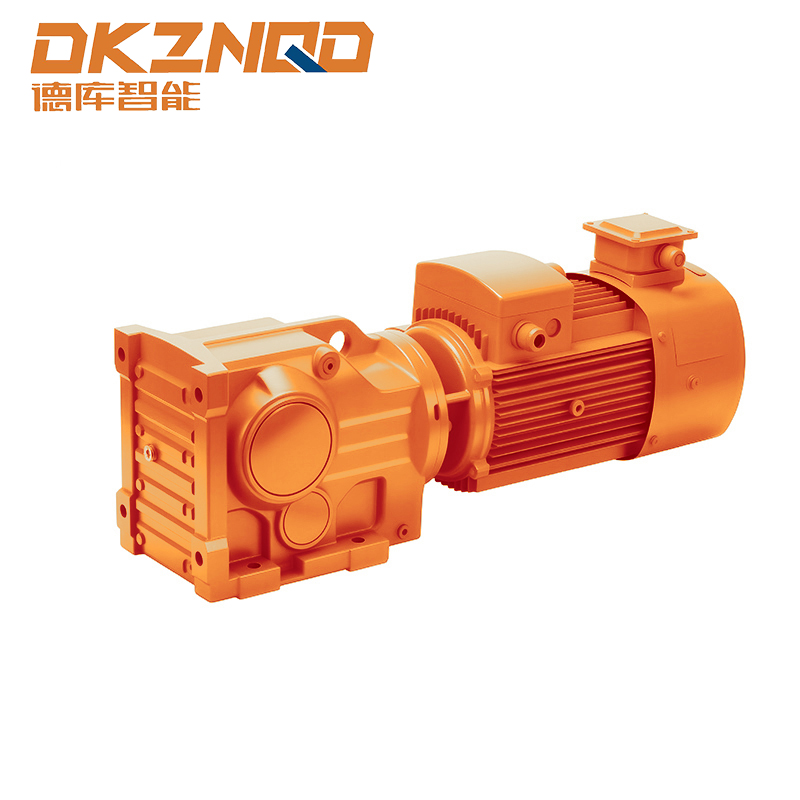

มอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K เป็นอุปกรณ์ส่งกำลังที่แม่นยำซึ่งรวมเฟืองเกลียวและเฟืองดอกจอกเข้าด้วยกัน โครงสร้างการส่งกำลังใช้การออกแบบมุมขวา ผสมผสานลักษณะการประสานที่ราบรื่นของเฟืองเกลียวและข้อดีการส่งกำลังมุมฉากของเฟืองบายศรี ฟันเฟืองได้รับการประมวลผลผ่านการเจียรและการชุบแข็งอย่างแม่นยำ ทำให้เกิดสถานะตาข่ายที่ต่อเนื่องและเสถียรระหว่างการทำงาน กำลังถูกส่งผ่านคู่เกียร์หลายคู่ตามลำดับ โดยมีการเสียดสีการเลื่อนระหว่างฟันเฟืองน้อยที่สุด ซึ่งวางรากฐานที่มั่นคงสำหรับการทำงานที่มีประสิทธิภาพสูง

ในทางตรงกันข้าม กล่องเกียร์ตัวหนอนอาศัยการประกบกันของตัวหนอนและล้อตัวหนอนเพื่อให้เกิดการส่งกำลัง โดยทั่วไปแล้วตัวหนอนจะเป็นชิ้นส่วนขับเคลื่อนที่มีโครงสร้างเป็นเกลียว และล้อตัวหนอนจะเป็นส่วนที่ขับเคลื่อนคล้ายกับเฟืองเกลียว โครงสร้างนี้สามารถบรรลุอัตราส่วนการลดขั้นตอนเดียวขนาดใหญ่และมีลักษณะการล็อคตัวเองภายใต้เงื่อนไขเฉพาะ อย่างไรก็ตาม วิธีการส่งกำลังถูกครอบงำโดยการเสียดสีแบบเลื่อนระหว่างตัวหนอนและล้อตัวหนอน ซึ่งเป็นปัจจัยโดยธรรมชาติที่นำไปสู่ประสิทธิภาพที่ต่ำกว่าเมื่อเทียบกับอุปกรณ์ส่งกำลังแบบใช้เกียร์

องค์ประกอบโครงสร้างของมอเตอร์เกียร์ Helical Bevel ซีรีส์ K

ส่วนประกอบหลักของมอเตอร์เกียร์ Helical Bevel ซีรีส์ K ประกอบด้วยชุดเฟืองเกลียวที่กลึงอย่างแม่นยำ ชุดเฟืองดอกจอกแบบเกลียว เพลาที่มีความแข็งแรงสูง ตัวเรือนแบบปิดผนึก และตลับลูกปืนประสิทธิภาพสูง เฟืองเกลียวใช้การออกแบบฟันแบบเอียง ซึ่งช่วยให้ฟันสามารถประกบกันได้มากขึ้นในเวลาเดียวกันระหว่างการทำงาน ช่วยลดแรงกระแทกและเสียงรบกวน เฟืองดอกจอกจะกระจายไปที่มุม 90 องศา ทำให้มีการส่งกำลังที่ทำมุมฉากโดยไม่ต้องมีส่วนประกอบในการแปลงเพิ่มเติม

ส่วนประกอบเกียร์ทั้งหมดทำจากเหล็กโลหะผสมคุณภาพสูงผ่านกระบวนการคาร์บูไรซิ่ง การชุบแข็ง และการเจียร ทำให้มั่นใจได้ถึงความแข็งของพื้นผิวสูงและโปรไฟล์ฟันที่แม่นยำ ระยะห่างที่ตรงกันระหว่างเกียร์จะถูกควบคุมภายในช่วงที่เล็กมาก ซึ่งไม่เพียงแต่ปรับปรุงความแม่นยำในการส่ง แต่ยังช่วยลดการสูญเสียพลังงานที่เกิดจากการเสียดสีที่ผิวฟันอีกด้วย การออกแบบมอเตอร์และกระปุกเกียร์แบบผสมผสานช่วยลดการสูญเสียพลังงานที่เกิดจากส่วนประกอบการเชื่อมต่อที่เป็นอิสระ ช่วยเพิ่มประสิทธิภาพการทำงานโดยรวมให้เหมาะสมยิ่งขึ้น

องค์ประกอบโครงสร้างของกระปุกเกียร์หนอน

กล่องเกียร์ตัวหนอนส่วนใหญ่ประกอบด้วยตัวหนอน ล้อตัวหนอน ตัวกล่อง แบริ่ง และชิ้นส่วนที่ปิดผนึก ตัวหนอนมักจะทำจากเหล็กชุบแข็ง และตัวหนอนทำจากวัสดุโลหะผสมทองแดงที่ทนต่อการสึกหรอเพื่อลดแรงเสียดทานและการสึกหรอ โครงสร้างการส่งกำลังแบบขั้นตอนเดียวนั้นเรียบง่าย และสามารถรับรู้การส่งผ่านแบบมุมขวาได้โดยตรง ซึ่งเหมาะสำหรับโอกาสที่มีพื้นที่การติดตั้งจำกัดและความต้องการความเร็วต่ำและแรงบิดสูง

เนื่องจากแรงเสียดทานของการเลื่อนระหว่างตัวหนอนและล้อตัวหนอนระหว่างการส่งกำลัง การจับคู่วัสดุและสภาวะการหล่อลื่นจึงมีผลกระทบสำคัญต่อประสิทธิภาพ แม้ว่าจะใช้วัสดุและสารหล่อลื่นที่ได้รับการปรับปรุงประสิทธิภาพแล้วก็ตาม แรงเสียดทานจากการเลื่อนก็ไม่สามารถกำจัดได้ทั้งหมด ซึ่งเป็นข้อบกพร่องทางโครงสร้างของกระปุกเกียร์หนอนที่หลีกเลี่ยงไม่ได้ และจำกัดขีดจำกัดประสิทธิภาพสูงสุดโดยตรง

ข้อมูลการจัดอันดับประสิทธิภาพหลักของมอเตอร์เกียร์ Helical Bevel ซีรี่ส์ K

ระดับประสิทธิภาพเป็นตัวบ่งชี้หลักในการวัดความสามารถในการแปลงพลังงานของมอเตอร์เกียร์ โดยอ้างอิงถึงอัตราส่วนของกำลังเอาท์พุตต่อกำลังไฟฟ้าเข้าภายใต้สภาวะการทำงานที่กำหนด มอเตอร์เฟืองเอียงแบบเกลียว K ซีรี่ส์ ซึ่งมีโครงสร้างเฟืองที่ปรับให้เหมาะสมและกระบวนการผลิตที่มีความแม่นยำ ทำให้ได้รับประสิทธิภาพด้านประสิทธิภาพระดับชั้นนำของอุตสาหกรรม ซึ่งเป็นเหตุผลหลักว่าทำไมจึงได้รับความนิยมในสถานการณ์อุตสาหกรรมที่มีความต้องการประสิทธิภาพสูง

ภายใต้พิกัดโหลดและสภาวะการทำงานมาตรฐาน ประสิทธิภาพที่ครอบคลุมของ มอเตอร์เกียร์ Helical Bevel ซีรี่ส์ K สามารถเข้าถึงได้ 94% ถึง 96% ซึ่งเป็นระดับสูงสุดในอุปกรณ์เกียร์เกียร์มุมขวา ข้อมูลประสิทธิภาพนี้ไม่ได้รับผลกระทบจากอัตราส่วนการลดในช่วงกว้าง โดยจะรักษาประสิทธิภาพที่เสถียรตั้งแต่อัตราส่วนการลดขนาดเล็กไปจนถึงอัตราส่วนการลดขนาดใหญ่

ประสิทธิภาพการทำงานอย่างมีประสิทธิภาพภายใต้สภาวะโหลดที่แตกต่างกัน

เสถียรภาพด้านประสิทธิภาพของมอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K ภายใต้สภาวะโหลดแบบแปรผันเป็นหนึ่งในข้อได้เปรียบหลัก ในการใช้งานทางอุตสาหกรรม อุปกรณ์มักจะทำงานภายใต้สภาวะไม่มีโหลด โหลดเบา โหลดพิกัด และโอเวอร์โหลด และช่วงการเปลี่ยนแปลงประสิทธิภาพส่งผลโดยตรงต่อการประหยัดพลังงานจริง

• โหลดพิกัดต่ำกว่า 100%: ประสิทธิภาพยังคงอยู่ที่ 94% - 96% เข้าสู่สภาวะการทำงานที่เหมาะสมที่สุด
• โหลดพิกัดต่ำกว่า 75%: ประสิทธิภาพคือ 93% - 95% โดยแทบไม่มีการลดทอนเลย
• โหลดพิกัดต่ำกว่า 50%: ประสิทธิภาพคือ 92% - 94% โดยยังคงรักษาระดับสูงไว้ได้
• โหลดพิกัดต่ำกว่า 25%: ประสิทธิภาพคือ 90% - 92% ช่วงการลดทอนนั้นต่ำกว่าผลิตภัณฑ์ที่คล้ายคลึงกันมาก

ประสิทธิภาพด้านประสิทธิภาพที่เสถียรนี้ช่วยให้มั่นใจได้ว่ามอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K สามารถรักษาการใช้พลังงานต่ำในการทำงานเป็นระยะๆ ในระยะยาวหรือการทำงานของโหลดแปรผันอย่างต่อเนื่อง ซึ่งช่วยลดต้นทุนการดำเนินงานของอุปกรณ์อุตสาหกรรมได้อย่างมาก

การเปลี่ยนแปลงประสิทธิภาพด้วยอัตราส่วนการลดที่แตกต่างกัน

มอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K ใช้การออกแบบระบบส่งกำลังแบบหลายขั้นตอน และประสิทธิภาพจะเปลี่ยนแปลงน้อยมากเมื่ออัตราส่วนการลดเพิ่มขึ้น สำหรับโมเดลการลดขั้นตอนเดียว ประสิทธิภาพสามารถเข้าถึงได้ 95% - 96% ; สำหรับรุ่นลดสองขั้นตอนประสิทธิภาพคือ 94% - 95% ; สำหรับรุ่นลดขนาดสามขั้นตอนประสิทธิภาพยังคงสูงอยู่ 93% - 94% .

แม้ในสถานการณ์การใช้งานที่มีอัตราส่วนการลดขนาดใหญ่ การสูญเสียประสิทธิภาพของเฟืองเพิ่มเติมแต่ละขั้นจะถูกควบคุมให้ต่ำกว่า 1% ซึ่งเป็นข้อได้เปรียบที่ไม่อาจทดแทนได้ของกระปุกเกียร์หนอน คุณลักษณะนี้ทำให้มอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K เหมาะสำหรับโอกาสในการส่งผ่านที่มีความแม่นยำสูงพร้อมทั้งอัตราส่วนการลดขนาดใหญ่และข้อกำหนดด้านประสิทธิภาพสูง

อิทธิพลของสภาพแวดล้อมการดำเนินงานต่อประสิทธิภาพ

มอเตอร์เกียร์ Helical Bevel ซีรีส์ K มีความสามารถในการปรับตัวให้เข้ากับสภาพแวดล้อมการทำงานได้เป็นอย่างดี ในช่วงอุณหภูมิแวดล้อม -20°C ถึง 40°C โดยพื้นฐานแล้วประสิทธิภาพยังคงไม่เปลี่ยนแปลง ระบบหล่อลื่นแบบปิดสนิทช่วยให้มั่นใจว่าเกียร์อยู่ในสถานะหล่อลื่นที่ดีเป็นเวลานาน ลดการสูญเสียแรงเสียดทานและรักษาประสิทธิภาพการทำงานให้มีเสถียรภาพ

หลังจากการทดสอบการทำงานต่อเนื่องเป็นเวลา 10,000 ชั่วโมง การลดประสิทธิภาพของมอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K จะน้อยกว่า 1% ซึ่งหมายความว่าสามารถรักษาการทำงานที่มีประสิทธิภาพสูงได้ตลอดอายุการใช้งาน โดยไม่ทำให้ประสิทธิภาพลดลงอย่างมีนัยสำคัญเนื่องจากการใช้งานในระยะยาว

ข้อมูลคะแนนประสิทธิภาพหลักของกระปุกเกียร์หนอน

ในฐานะที่เป็นอุปกรณ์ส่งสัญญาณมุมขวาแบบดั้งเดิม กล่องเกียร์หนอนมีข้อดีของโครงสร้างที่เรียบง่าย ต้นทุนต่ำ และฟังก์ชั่นล็อคตัวเอง แต่ประสิทธิภาพด้านประสิทธิภาพนั้นต่ำกว่ามอเตอร์เกียร์ Helical Bevel Gear ของ K Series อย่างมาก ประสิทธิภาพของกระปุกเกียร์หนอนได้รับผลกระทบอย่างมากจากลักษณะโครงสร้าง อัตราส่วนลด และสภาวะโหลด โดยมีช่วงการลดทอนขนาดใหญ่และระดับโดยรวมต่ำ

ภายใต้สภาวะโหลดที่กำหนด ประสิทธิภาพสูงสุดของกระปุกเกียร์หนอนมาตรฐานเท่านั้น 70% - 85% ซึ่งต่ำกว่ามอเตอร์เกียร์ Helical Bevel Gear ของ K Series ถึง 25 เปอร์เซ็นต์ ช่องว่างด้านประสิทธิภาพนี้นำไปสู่การใช้พลังงานที่สูงขึ้นและการสร้างความร้อนมากขึ้นระหว่างการทำงานโดยตรง ซึ่งจำกัดการใช้งานในสถานการณ์การทำงานที่มีประสิทธิภาพสูงและต่อเนื่องในระยะยาว

ประสิทธิภาพการทำงานอย่างมีประสิทธิภาพภายใต้สภาวะโหลดที่แตกต่างกัน

ประสิทธิภาพของกระปุกเกียร์หนอนไวต่อการเปลี่ยนแปลงโหลดอย่างมาก และการลดทอนประสิทธิภาพจะเห็นได้ชัดเจนมากภายใต้สภาวะโหลดเบา ซึ่งเป็นข้อเสียที่สำคัญเมื่อเทียบกับมอเตอร์เกียร์

• โหลดพิกัดต่ำกว่า 100%: ประสิทธิภาพคือ 70% - 85% ถึงค่าประสิทธิภาพสูงสุด
• โหลดพิกัดต่ำกว่า 75%: ประสิทธิภาพลดลงเหลือ 65% - 80%
• โหลดพิกัดต่ำกว่า 50%: ประสิทธิภาพคือ 55% - 70% โดยลดลงอย่างเห็นได้ชัด
• โหลดพิกัดต่ำกว่า 25%: ประสิทธิภาพคือ only 40% - 55% ขาดทุนมหาศาลมาก

ในสถานะโหลดเบา พลังงานอินพุตส่วนใหญ่ของกระปุกเกียร์หนอนจะถูกแปลงเป็นพลังงานความร้อนเนื่องจากการเสียดสีแบบเลื่อน ส่งผลให้เกิดการสูญเสียพลังงานอย่างร้ายแรง ลักษณะนี้ทำให้ไม่เหมาะกับอุปกรณ์ที่ทำงานภายใต้ภาระที่เบาเป็นเวลานาน

การเปลี่ยนแปลงประสิทธิภาพด้วยอัตราส่วนการลดที่แตกต่างกัน

ประสิทธิภาพของกระปุกเกียร์หนอนมีความสัมพันธ์เชิงลบอย่างมากกับอัตราส่วนการลด และประสิทธิภาพจะลดลงอย่างรวดเร็วเมื่อเพิ่มอัตราส่วนการลด ซึ่งเป็นข้อบกพร่องร้ายแรงในการใช้อัตราส่วนการลดขนาดใหญ่

• อัตราการลดขั้นตอนเดียว 10:1: ประสิทธิภาพคือ 80% - 85%
• อัตราการลดขั้นตอนเดียว 30:1: ประสิทธิภาพลดลงเหลือ 70% - 75%
• อัตราการลดขั้นตอนเดียว 50:1: ประสิทธิภาพเท่านั้น 60% - 65%
• อัตราการลดสองขั้นตอนที่สูงกว่า 100:1: ประสิทธิภาพต่ำกว่า 50%

ยิ่งอัตราส่วนการลดมากเท่าใด แรงเสียดทานในการเลื่อนระหว่างตัวหนอนกับล้อตัวหนอนก็จะยิ่งมากขึ้น และการสูญเสียพลังงานก็จะยิ่งรุนแรงมากขึ้นเท่านั้น ในสถานการณ์อุตสาหกรรมที่ต้องการอัตราส่วนการลดขนาดใหญ่ การใช้กระปุกเกียร์หนอนจะทำให้ต้นทุนพลังงานเพิ่มขึ้นอย่างมาก

ฟังก์ชั่นล็อคตัวเองและการแลกเปลี่ยนประสิทธิภาพ

ส่วนหนึ่งของกระปุกเกียร์ตัวหนอนมีฟังก์ชันล็อคตัวเอง ซึ่งสามารถป้องกันไม่ให้โหลดย้อนกลับเมื่อมอเตอร์หยุด และเหมาะสำหรับการยกและอุปกรณ์ส่งกำลังแบบเอียง อย่างไรก็ตาม ฟังก์ชั่นล็อคตัวเองนั้นมาพร้อมกับประสิทธิภาพที่ต่ำมาก และประสิทธิภาพของกระปุกเกียร์หนอนล็อคตัวเองนั้นเป็นเพียง 30% - 50% ภายใต้สภาพการทำงานใดๆ

การแลกเปลี่ยนระหว่างฟังก์ชันและประสิทธิภาพทำให้กระปุกเกียร์หนอนแบบล็อคตัวเองใช้ได้กับสถานการณ์พิเศษที่มีข้อกำหนดด้านประสิทธิภาพต่ำและข้อกำหนดด้านความปลอดภัยสูงเท่านั้น และไม่สามารถตอบสนองความต้องการการผลิตทางอุตสาหกรรมที่ประหยัดพลังงานได้

การวิเคราะห์เปรียบเทียบการให้คะแนนประสิทธิภาพระหว่างมอเตอร์เกียร์เอียงแบบเกลียว K ซีรี่ส์และกระปุกเกียร์ตัวหนอน

ด้วยการวิเคราะห์ข้อมูลประสิทธิภาพของอุปกรณ์ส่งกำลังเกียร์ทั้งสองอย่างเป็นอิสระ ทำให้สามารถกำหนดช่องว่างหลักในประสิทธิภาพด้านประสิทธิภาพได้อย่างชัดเจน สำหรับผู้ซื้อในอุตสาหกรรม B2B ข้อมูลเปรียบเทียบนี้เป็นพื้นฐานสำคัญในการเลือกอุปกรณ์ที่ตรงกับความต้องการในการผลิตและการควบคุมต้นทุนการดำเนินงาน ข้อมูลต่อไปนี้จะทำการเปรียบเทียบที่ครอบคลุมจากหลายมิติ เช่น ประสิทธิภาพที่กำหนด ความสามารถในการปรับตัวของโหลด อิทธิพลของอัตราส่วนการลด และความเสถียรในการทำงานในระยะยาว

ตารางเปรียบเทียบข้อมูลประสิทธิภาพที่ครอบคลุม

ข้อมูลในตารางแสดงให้เห็นอย่างชัดเจนว่ามอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K มีข้อได้เปรียบที่แน่นอนในตัวบ่งชี้ประสิทธิภาพทั้งหมด พร้อมด้วยประสิทธิภาพโดยรวม สูงขึ้น 20% - 30% มากกว่ากระปุกเกียร์หนอนโดยเฉลี่ย ช่องว่างด้านประสิทธิภาพนี้จะขยายไปสู่ความแตกต่างด้านต้นทุนอย่างมากในการผลิตทางอุตสาหกรรมในระยะยาว

การเปรียบเทียบการใช้พลังงานในการใช้งานจริงทางอุตสาหกรรม

ยกตัวอย่างระบบส่งกำลังทางอุตสาหกรรมขนาด 5.5KW ซึ่งทำงาน 8 ชั่วโมงต่อวันและ 300 วันต่อปี ความแตกต่างในการใช้พลังงานต่อปีระหว่างอุปกรณ์ทั้งสองจะคำนวณตามประสิทธิภาพโดยเฉลี่ย:

การใช้พลังงานต่อปีของมอเตอร์เกียร์ Helical Bevel Gear ของ K Series: 5.5KW × 8h × 300d 0.95 µ 13895 kWh

การใช้พลังงานต่อปีของกระปุกเกียร์หนอน: 5.5KW × 8h × 300d ÷ 0.75 γ 17600 kWh

ความแตกต่างการใช้พลังงานประจำปีระหว่างทั้งสองคือ 3705 กิโลวัตต์ชั่วโมง . สำหรับองค์กรอุตสาหกรรมขนาดใหญ่ที่ติดตั้งอุปกรณ์ส่งกำลังหลายร้อยชิ้น ต้นทุนพลังงานต่อปีที่ประหยัดได้โดยการใช้มอเตอร์เกียร์ Helical Bevel Gear ของซีรีส์ K นั้นมีความสำคัญมาก ซึ่งสามารถชดเชยส่วนต่างของต้นทุนการซื้อเริ่มแรกได้อย่างรวดเร็ว

การเปรียบเทียบการสร้างความร้อนและความเสถียรในการทำงาน

ประสิทธิภาพเกี่ยวข้องโดยตรงกับการสร้างความร้อนระหว่างการทำงาน ประสิทธิภาพต่ำของกระปุกเกียร์หนอนหมายความว่าพลังงานไฟฟ้าจะถูกแปลงเป็นพลังงานความร้อนมากขึ้น ซึ่งจะทำให้อุณหภูมิของอุปกรณ์เพิ่มขึ้นอย่างต่อเนื่อง ภายใต้การทำงานอย่างต่อเนื่อง อุณหภูมิพื้นผิวของกระปุกเกียร์หนอนอาจสูงถึง 60°C - 80°C และน้ำมันหล่อลื่นภายในมีแนวโน้มที่จะเสื่อมสภาพและเสียหาย ส่งผลให้เสี่ยงต่อการสึกหรอและความล้มเหลวของส่วนประกอบ

มอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K มีประสิทธิภาพการแปลงพลังงานสูง สร้างความร้อนน้อยลง และควบคุมอุณหภูมิการทำงานที่ 30°C - 45°C เป็นเวลานาน สถานะการทำงานที่อุณหภูมิต่ำไม่เพียงแต่ปกป้องน้ำมันหล่อลื่นและส่วนประกอบภายในเท่านั้น แต่ยังปรับปรุงเสถียรภาพในการทำงานและอายุการใช้งานของอุปกรณ์อีกด้วย ลดความถี่ในการบำรุงรักษาและการเปลี่ยนใหม่

ปัจจัยที่ส่งผลต่อความแตกต่างด้านประสิทธิภาพระหว่างอุปกรณ์เกียร์ทั้งสอง

ช่องว่างด้านประสิทธิภาพที่สำคัญระหว่างมอเตอร์เกียร์ Helical Bevel Gear ของ K Series และกระปุกเกียร์หนอนนั้นไม่ได้เกิดขึ้นโดยบังเอิญ แต่ถูกกำหนดโดยปัจจัยต่างๆ ที่มีอยู่ตามธรรมชาติ รวมถึงโหมดการส่งผ่าน รูปแบบการต่อเฟือง กระบวนการผลิต การเลือกใช้วัสดุ และการออกแบบการหล่อลื่น การทำความเข้าใจปัจจัยที่มีอิทธิพลเหล่านี้สามารถช่วยให้ผู้ซื้อในภาคอุตสาหกรรมเข้าใจอย่างลึกซึ้งถึงความแตกต่างที่สำคัญระหว่างอุปกรณ์ทั้งสองและทำการตัดสินใจซื้อทางวิทยาศาสตร์ได้มากขึ้น

โหมดการส่งและแบบฟอร์มแรงเสียดทาน

มอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K ใช้ระบบส่งผ่านแรงเสียดทานแบบกลิ้ง เฟืองเกลียวและเฟืองดอกจอกอยู่ในการสัมผัสแบบกลิ้งอย่างต่อเนื่องระหว่างการประกบกัน ค่าสัมประสิทธิ์การเสียดสีต่ำมาก และการสูญเสียพลังงานที่เกิดจากแรงเสียดทานมีน้อยมาก แรงเสียดทานจากการกลิ้งเป็นโหมดการส่งกำลังที่มีประสิทธิภาพมากที่สุดในอุปกรณ์เกียร์กล ซึ่งเป็นเหตุผลหลักที่ทำให้มอเตอร์เกียร์มีประสิทธิภาพสูง

กล่องเกียร์หนอนใช้การส่งผ่านแรงเสียดทานแบบเลื่อน หนอนและล้อหนอนเลื่อนสัมพันธ์กันในระหว่างการประกบกัน ค่าสัมประสิทธิ์แรงเสียดทานมีขนาดใหญ่ และใช้พลังงานจำนวนมากในรูปของความร้อน แรงเสียดทานจากการเลื่อนนั้นไม่มีประสิทธิภาพโดยธรรมชาติ ซึ่งเป็นปัจจัยพื้นฐานที่จำกัดประสิทธิภาพของกระปุกเกียร์หนอน และไม่สามารถปรับปรุงได้อย่างสมบูรณ์ด้วยการเพิ่มประสิทธิภาพโครงสร้างหรือวัสดุ

ความแม่นยำในการผลิตและคุณภาพการประกอบ

มอเตอร์เกียร์ Helical Bevel ซีรี่ส์ K ใช้การประมวลผลการเจียร CNC ที่มีความแม่นยำความแม่นยำของโปรไฟล์ฟันเฟืองถึงเกรด 5-6 ระยะห่างของการประกอบได้รับการควบคุมอย่างเข้มงวดและการประกบเกียร์ก็เพียงพอแล้ว ความแม่นยำในการผลิตสูงช่วยให้มั่นใจได้ว่าแต่ละเกียร์สามารถเล่นเอฟเฟกต์การส่งผ่านที่เหมาะสมที่สุด ลดการสูญเสียพลังงานเพิ่มเติมที่เกิดจากการเชื่อมต่อที่ไม่ดี

ความแม่นยำในการผลิตของกระปุกเกียร์หนอนค่อนข้างต่ำ ความแม่นยำในการประมวลผลโปรไฟล์ฟันอยู่ที่เกรด 7-8 และช่องว่างในการประกอบมีขนาดใหญ่ การประกบกันที่ไม่เพียงพอระหว่างตัวหนอนและล้อตัวหนอนจะช่วยเพิ่มการสูญเสียแรงเสียดทานและลดประสิทธิภาพการทำงานจริง ความแตกต่างในความแม่นยำในการผลิตจะขยายช่องว่างด้านประสิทธิภาพระหว่างอุปกรณ์ทั้งสองโดยตรง

การเลือกวัสดุและการรักษาพื้นผิว

วัสดุเฟืองของมอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K เป็นเหล็กกล้าโลหะผสมที่มีความแข็งแรงสูง พร้อมการรักษาพื้นผิวด้วยคาร์บูไรซิ่งและการชุบแข็ง ความแข็งผิวสูงกว่า HRC58-62 พร้อมความต้านทานการสึกหรอสูงและค่าสัมประสิทธิ์แรงเสียดทานต่ำ การจับคู่วัสดุที่ปรับให้เหมาะสมจะช่วยลดการสูญเสียแรงเสียดทานระหว่างฟันเฟืองและรักษาประสิทธิภาพที่มั่นคงเป็นเวลานาน

ล้อตัวหนอนของกระปุกเกียร์ตัวหนอนทำจากโลหะผสมทองแดงซึ่งมีความต้านทานการสึกหรอดีแต่มีค่าสัมประสิทธิ์แรงเสียดทานค่อนข้างสูง แม้จะมีการจับคู่วัสดุที่ดีที่สุดก็ตาม แรงเสียดทานระหว่างเหล็กและทองแดงก็ยังสูงกว่าแรงเสียดทานระหว่างเกียร์โลหะผสมเหล็ก ซึ่งไม่สามารถเปลี่ยนลักษณะประสิทธิภาพต่ำได้

การออกแบบระบบหล่อลื่น

มอเตอร์เกียร์ Helical Bevel ซีรีส์ K มาพร้อมกับระบบหล่อลื่นระดับมืออาชีพ ซึ่งสามารถสร้างฟิล์มน้ำมันที่สม่ำเสมอและเสถียรบนพื้นผิวเกียร์ โดยแยกฟันเฟืองและลดแรงเสียดทานโดยตรง การออกแบบที่ปิดสนิทช่วยป้องกันมลพิษจากน้ำมันหล่อลื่นและช่วยให้มั่นใจถึงประสิทธิผลของการหล่อลื่นในระยะยาว

ผลการหล่อลื่นของกระปุกเกียร์หนอนได้รับผลกระทบจากการเสียดสีแบบเลื่อนได้ง่าย ความร้อนสูงที่เกิดขึ้นระหว่างการทำงานจะเร่งให้น้ำมันหล่อลื่นบางลงและล้มเหลว ทำให้ไม่สามารถสร้างฟิล์มน้ำมันที่สมบูรณ์ได้ การเสื่อมสภาพของสภาวะการหล่อลื่นจะลดประสิทธิภาพลงอีกและก่อให้เกิดวงจรอุบาทว์

คำแนะนำในการคัดเลือกสำหรับผู้ซื้อในอุตสาหกรรม B2B ตามข้อกำหนดด้านประสิทธิภาพ

สำหรับผู้ซื้อในอุตสาหกรรม B2B การเลือกระหว่างมอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K และกระปุกเกียร์หนอนควรขึ้นอยู่กับสภาพการทำงานจริง ข้อกำหนดด้านประสิทธิภาพ และงบประมาณต้นทุนของอุปกรณ์ 20% ของการมุ่งเน้นในการตัดสินใจควรอยู่ที่การจับคู่ประสิทธิภาพของอุปกรณ์และความต้องการในการผลิต และ 80% ควรมุ่งเน้นไปที่ประสิทธิภาพ อายุการใช้งาน และต้นทุนการดำเนินงานในระยะยาวของผลิตภัณฑ์ ข้อมูลต่อไปนี้ให้คำแนะนำในการเลือกเป้าหมายสำหรับสถานการณ์การใช้งานที่แตกต่างกัน

สถานการณ์สมมติเหมาะสำหรับมอเตอร์เกียร์ Helical Bevel ซีรีส์ K

มอเตอร์เกียร์เอียงแบบเกลียว K ซีรี่ส์เป็นตัวเลือกแรกสำหรับสถานการณ์ทางอุตสาหกรรมที่ต้องการประสิทธิภาพสูง ประหยัดพลังงาน และการทำงานที่มั่นคงในระยะยาว และมีการใช้กันอย่างแพร่หลายในสายการผลิตอัตโนมัติต่างๆ เครื่องจักรบรรจุภัณฑ์ อุปกรณ์แปรรูปอาหาร ระบบขนส่งโลจิสติกส์ ฯลฯ

• สถานการณ์การทำงานต่อเนื่อง: อุปกรณ์ที่ทำงานตลอด 24 ชั่วโมง ประสิทธิภาพสูงสามารถลดการใช้พลังงานได้อย่างมาก
• สถานการณ์การดำเนินการโหลดแบบแปรผัน: ประสิทธิภาพที่เสถียรภายใต้ภาระเบาและภาระหนัก โดยไม่มีการลดทอนขนาดใหญ่
• ข้อกำหนดอัตราส่วนการลดขนาดใหญ่: รักษาประสิทธิภาพสูงภายใต้อัตราส่วนการลดขนาดใหญ่ ไม่มีการสูญเสียอย่างมีนัยสำคัญ
• โครงการลำดับความสำคัญในการประหยัดพลังงาน: โครงการเปลี่ยนแปลงอุตสาหกรรมการประหยัดพลังงานและลดการปล่อยมลพิษระดับชาติ
• โอกาสในการส่งข้อมูลที่มีความแม่นยำสูง: สายการผลิตอัตโนมัติที่มีข้อกำหนดที่เข้มงวดเพื่อความแม่นยำในการส่งข้อมูล

ในสถานการณ์เหล่านี้ สามารถใช้ข้อได้เปรียบด้านประสิทธิภาพสูงของมอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K ได้อย่างเต็มที่ และต้นทุนพลังงานที่ประหยัดสามารถชดเชยการลงทุนเริ่มแรกที่สูงขึ้นได้ภายใน 1-2 ปี พร้อมความคุ้มทุนที่สูงขึ้นในระยะยาว

สถานการณ์ที่เหมาะสมสำหรับกระปุกเกียร์หนอน

กระปุกเกียร์ตัวหนอนเหมาะสำหรับสถานการณ์เฉพาะที่มีความต้องการประสิทธิภาพต่ำ ต้องการการล็อคตัวเอง หรือมีงบประมาณที่จำกัด และไม่แนะนำให้ใช้กับอุปกรณ์การทำงานต่อเนื่องในระยะยาว

• สถานการณ์การทำงานไม่ต่อเนื่อง: อุปกรณ์ที่ทำงานในช่วงเวลาสั้นๆ และมีเวลาสแตนด์บายนาน
• สถานการณ์ที่ต้องมีการล็อคในตัว: เครื่องจักรยก สายพานลำเลียงแบบเอียง ฯลฯ
• อุปกรณ์ขนาดเล็กที่ใช้พลังงานต่ำ: เครื่องจักรขนาดเล็กในครัวเรือน อุปกรณ์ทดลองที่ใช้พลังงานต่ำ
• อุปกรณ์ใช้งานชั่วคราว: เครื่องจักรก่อสร้างชั่วคราว อุปกรณ์ทดสอบระยะสั้น

ในสถานการณ์เหล่านี้ ฟังก์ชันต้นทุนต่ำและการล็อคตัวเองของกระปุกเกียร์หนอนเป็นปัจจัยในการเลือกหลัก และข้อเสียเปรียบด้านประสิทธิภาพต่ำมีผลกระทบเพียงเล็กน้อยต่อต้นทุนการผลิตโดยรวม

การวิเคราะห์ต้นทุนและผลประโยชน์ระยะยาวสำหรับผู้ซื้อ

เมื่อซื้ออุปกรณ์ส่งเกียร์อุตสาหกรรม ผู้ซื้อ B2B ไม่ควรให้ความสำคัญกับราคาซื้อเริ่มแรกเท่านั้น แต่ยังต้องดำเนินการวิเคราะห์ต้นทุนตลอดอายุการใช้งานด้วย วงจรชีวิตทั้งหมดประกอบด้วยต้นทุนการซื้อ ค่าพลังงาน ค่าบำรุงรักษา และค่าเปลี่ยน

ราคาซื้อของ K Series Helical Bevel Gearmotors สูงกว่ากระปุกเกียร์หนอน 30% -50% แต่ต้นทุนพลังงานต่อปีลดลง 20% -30% ค่าบำรุงรักษาลดลง 50% และอายุการใช้งานยาวนานเป็นสองเท่า สำหรับอุปกรณ์อุตสาหกรรมที่มีอายุการใช้งานมากกว่า 5 ปี ต้นทุนรวมของการใช้มอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K คือ ลดลง 20% - 40% มากกว่ากระปุกเกียร์หนอนซึ่งมีประโยชน์ทางเศรษฐกิจอย่างเห็นได้ชัด

คำถามที่พบบ่อยเกี่ยวกับการจัดอันดับประสิทธิภาพของมอเตอร์เกียร์ Helical Bevel และกระปุกเกียร์หนอน K Series

คำถามที่ 1: อะไรคือความแตกต่างด้านประสิทธิภาพสูงสุดระหว่างมอเตอร์เกียร์ Helical Bevel Gearmotor ของ K Series และกระปุกเกียร์หนอน?

สามารถเข้าถึงความแตกต่างด้านประสิทธิภาพสูงสุดได้ 50% โดยเฉพาะอย่างยิ่งภายใต้ภาระที่เบาและเงื่อนไขอัตราส่วนการลดขนาดใหญ่

คำถามที่ 2: ประสิทธิภาพของมอเตอร์เกียร์ Helical Bevel Gear ของ K Series จะลดลงอย่างมีนัยสำคัญหลังจากการใช้งานในระยะยาวหรือไม่?

ไม่ การลดทอนประสิทธิภาพน้อยกว่า 1% หลังจากการทำงานต่อเนื่อง 10,000 ชั่วโมง โดยมีความเสถียรสูงมาก

คำถามที่ 3: กล่องเกียร์ตัวหนอนสามารถบรรลุประสิทธิภาพเช่นเดียวกับมอเตอร์เกียร์ Helical Bevel Gear ของ K Series ผ่านการเพิ่มประสิทธิภาพได้หรือไม่

ไม่ แรงเสียดทานจากการเลื่อนเป็นข้อบกพร่องทางโครงสร้างโดยธรรมชาติ และไม่สามารถปรับปรุงประสิทธิภาพให้อยู่ในระดับเกียร์ได้

คำถามที่ 4: มอเตอร์เกียร์ Helical Bevel Gear ประสิทธิภาพสูงของ K Series เหมาะสำหรับทุกสถานการณ์ทางอุตสาหกรรมหรือไม่

เหมาะสำหรับสถานการณ์โหลดที่ต่อเนื่องและแปรผันส่วนใหญ่ และเป็นตัวเลือกที่ดีที่สุดสำหรับการผลิตทางอุตสาหกรรมที่ประหยัดพลังงาน

คำถามที่ 5: สามารถประหยัดพลังงานได้มากเพียงใดต่อปีโดยการเปลี่ยนกระปุกเกียร์หนอนเป็นมอเตอร์เกียร์ Helical Bevel Gear ซีรีส์ K

ยกตัวอย่างอุปกรณ์ 5.5KW การประหยัดพลังงานต่อปีจะอยู่ที่ประมาณ 3,705 kWh และยิ่งมีพลังงานมากเท่าใด ผลการประหยัดพลังงานก็จะยิ่งชัดเจนมากขึ้นเท่านั้น

คำถามที่ 6: มอเตอร์เกียร์ Helical Bevel Gear ของ K ซีรี่ส์ มีฟังก์ชันการส่งผ่านมุมฉากเหมือนกระปุกเกียร์หนอนหรือไม่

ใช่ ใช้การออกแบบมุมขวาซึ่งสามารถรับส่งกำลังได้ 90 องศาในขณะที่ยังคงประสิทธิภาพสูง

คำถามที่ 7: ประสิทธิภาพที่มีต่ออายุการใช้งานของอุปกรณ์เกียร์มีผลกระทบอย่างไร?

ประสิทธิภาพสูงหมายถึงการสร้างความร้อนน้อยลงและการสึกหรอน้อยลง และอายุการใช้งานของมอเตอร์เกียร์ Helical Bevel Gear ของ K Series นั้นยาวนานเป็นสองเท่าของกระปุกเกียร์หนอน

คำถามที่ 8: ความถี่ในการบำรุงรักษาการหล่อลื่นของมอเตอร์เกียร์ Helical Bevel Gear ของ K Series สูงกว่าความถี่ของกระปุกเกียร์หนอนหรือไม่?

ไม่ การออกแบบที่ปิดสนิทช่วยลดความถี่ในการบำรุงรักษา และค่าบำรุงรักษาต่ำกว่ากระปุกเกียร์หนอน
