มอเตอร์เกียร์เฮลิคอลซีรีส์ R ขับเคลื่อนประสิทธิภาพที่เหนือกว่าในภาคอุตสาหกรรมหลักๆ ได้อย่างไร

1. มอเตอร์เกียร์เฮลิคอลซีรีย์ R คืออะไร?

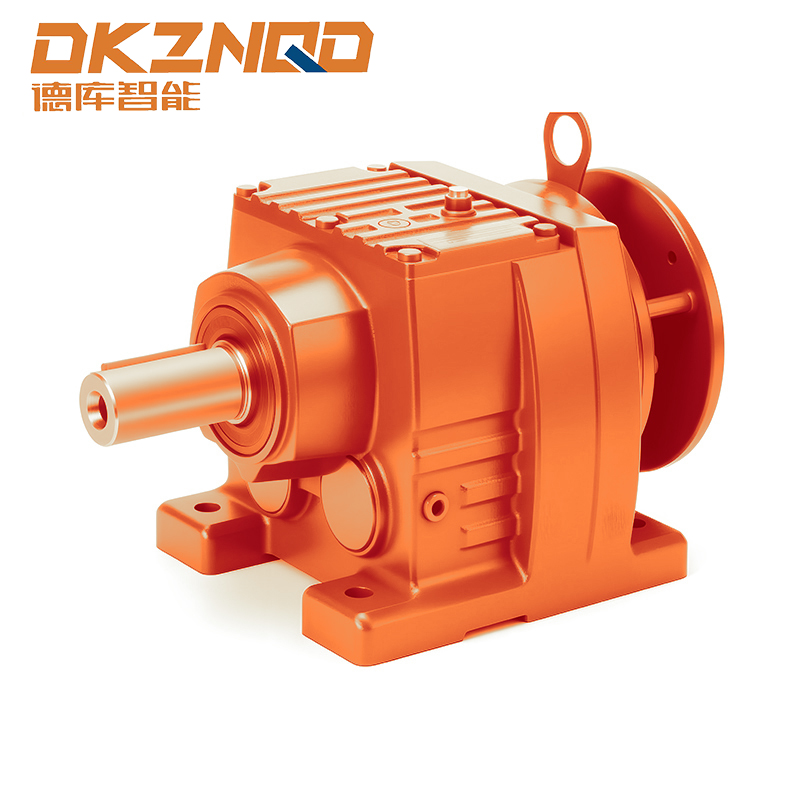

ที่ มอเตอร์เกียร์แบบขดลวดซีรีย์ R แสดงถึงคลาสของระบบขับเคลื่อนลดมุมฉากหรือเพลาขนานที่ใช้เฟืองเกลียวเพื่อประสิทธิภาพสูงและความหนาแน่นของแรงบิด ที่เรียกกันทั่วไปว่า มอเตอร์เกียร์แบบขดลวดแบบอินไลน์ เมื่อจัดเรียงแบบโคแอกเชียล การออกแบบนี้ให้การทำงานที่ราบรื่นและเงียบ และสร้างขึ้นเพื่อการทำงานต่อเนื่องในสภาพแวดล้อมที่รุนแรง ก ชุดเกียร์ขดลวดโคแอกเซียล รักษาเพลาอินพุตและเอาต์พุตไว้บนแกนเดียวกัน ทำให้การรวมเครื่องจักรทำได้ง่ายขึ้น หน่วยเหล่านี้เรียกอีกอย่างว่า ตัวลดความเร็วซีรีย์ R และมีให้เลือกทั้งสองแบบ มอเตอร์เกียร์แบบเกลียวที่ติดตั้งหน้าแปลน และ มอเตอร์เกียร์แบบขดลวดแบบยึดด้วยเท้า การกำหนดค่า

ชุดเฟืองเกลียวในซีรีส์ R มีฟันเฉียงที่เชื่อมต่ออย่างต่อเนื่อง ช่วยลดแรงกระแทกและแรงสั่นสะเทือน ซึ่งส่งผลให้ประสิทธิภาพโดยทั่วไปอยู่ที่ 96–98% ต่อสเตจ ซึ่งสูงกว่าตัวเลือกเฟืองตัวหนอนอย่างมาก ด้วยการออกแบบแบบโมดูลาร์ที่รองรับอัตราส่วนตั้งแต่ 3:1 ถึงมากกว่า 100:1 มอเตอร์เกียร์เหล่านี้จึงสามารถปรับให้เข้ากับการใช้งานทางอุตสาหกรรมได้หลากหลาย ตั้งแต่ตัวขับเคลื่อนสายพานลำเลียงไปจนถึงเครื่องกวนและเครื่องจักรบรรจุภัณฑ์

2. เหตุใดอุตสาหกรรมจึงชอบตัวลดความเร็วซีรีส์ R: ข้อดีหลัก

สิ่งอำนวยความสะดวกทางอุตสาหกรรมนำมาใช้มากขึ้น ตัวลดความเร็วซีรีย์ R เหนือกว่าเทคโนโลยีกระปุกเกียร์แบบเดิมๆ เนื่องจากคุณประโยชน์เชิงปริมาณในด้านการใช้พลังงาน ความน่าเชื่อถือ และต้นทุนรวมในการเป็นเจ้าของ ด้านล่างนี้คือตัวสร้างความแตกต่างด้านประสิทธิภาพหลัก:

• ความหนาแน่นของพลังงานสูง: ระบบเกียร์แบบเฮลิคอลจะกระจายโหลดไปยังฟันหลายซี่พร้อมกัน ช่วยให้ตัวเรือนขนาดเล็กสามารถส่งแรงบิดเดียวกันกับเดือยหรือตัวหนอนที่ใหญ่กว่า ความสามารถในการบิดโดยทั่วไปมีตั้งแต่ 50 Nm ถึง 12,000 Nm ขึ้นอยู่กับขนาดเฟรม
• ประสิทธิภาพการใช้พลังงาน: ข้อมูลภาคสนามจากการปรับปรุงสายการบรรจุภัณฑ์แสดงให้เห็นว่าการเปลี่ยนชุดขับเคลื่อนเฟืองตัวหนอนที่สึกหรอด้วย มอเตอร์เกียร์แบบขดลวดแบบอินไลน์ ลดการใช้ไฟฟ้าลง 14.2% ในขณะที่ยังคงความเร็วเอาต์พุตเท่าเดิม
• การปล่อยเสียงรบกวนต่ำ: ที่ progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
• อายุการใช้งานที่ยาวนานขึ้น: ฟันเฟืองแบบแข็งและกราวด์ (58–62 HRC) รวมกับการหล่อลื่นแบบกระเซ็นทำให้อายุการใช้งานของตลับลูกปืน L10 โดยเฉลี่ยเกิน 25,000 ชั่วโมงในการทำงานหนัก

นอกจากนี้ การออกแบบการหล่อแบบโมดูลาร์ยังช่วยให้ตัวเรือนทำจากเหล็กหล่อที่มีความแข็งแรงสูง (GG20/GG25) ซึ่งทนทานต่อการเสียรูปภายใต้แรงกระแทก ระบบซีลที่มีซีลน้ำมัน FKM สองชั้นป้องกันการปนเปื้อนในสภาพแวดล้อมที่มีฝุ่นหรือเปียก ซึ่งเป็นปัจจัยสำคัญสำหรับโรงงานปูนซีเมนต์และแปรรูปอาหาร

3. การใช้งานทางอุตสาหกรรม 5 อันดับแรกของมอเตอร์เกียร์เฮลิคอลซีรีส์ R

มอเตอร์เกียร์แบบเฮลิคอลซีรีส์ R ถูกนำไปใช้งานในอุตสาหกรรมต่างๆ มากมาย จากข้อมูลการปฏิบัติงานจากไซต์การผลิตมากกว่า 200 แห่ง แอปพลิเคชันห้ารายการต่อไปนี้คิดเป็นสัดส่วนมากกว่า 65% ของการติดตั้งทั้งหมด

3.1 การจัดการวัสดุและสายพานลำเลียงแบบอัตโนมัติ

ในศูนย์กระจายสินค้า มอเตอร์เกียร์แบบขดลวดแบบอินไลน์s สายพานลำเลียง สายพานลำเลียงแบบลูกกลิ้ง และระบบคัดแยก สถานที่จัดการพัสดุรายงานว่าลดเวลาหยุดทำงานลง 37% หลังจากเปลี่ยนระบบขับเคลื่อนด้วยโซ่ด้วยมอเตอร์เกียร์ซีรีย์ R การออกแบบโคแอกเซียลทำให้การติดตั้งโดยตรงกับรอกขับง่ายขึ้นโดยไม่ต้องใช้เพลาแม่แรงเพิ่มเติม

3.2 การแปรรูปอาหารและเครื่องดื่ม

มอเตอร์เฟืองเกลียวแบบติดตั้งหน้าแปลนพร้อมสีสแตนเลส (อุปกรณ์เสริม) ทำงานในสภาพแวดล้อมที่ต้องชะล้าง สายการบรรจุขวดผลิตภัณฑ์นมที่ใช้ตัวลดความเร็วซีรีส์ R ช่วยลดการใช้พลังงานต่อการประมวลผลลิตรลงได้ 22% เนื่องมาจากวงจรการเริ่ม-หยุดที่ราบรื่นซึ่งได้รับจากความแข็งตึงของแรงบิดสูง ตัวเลือกการปิดผนึกระดับ IP65 ป้องกันการทำความสะอาดด้วยแรงดันสูง

3.3 การทำเหมืองแร่และสายพานลำเลียงรวม

งานหนัก มอเตอร์เกียร์แบบขดลวดแบบยึดด้วยเท้า การกำหนดค่ารองรับแรงกระแทกที่รุนแรง ข้อมูลจากเหมืองหินปูนระบุว่าตัวลดซีรีส์ R ที่ทำงานทุกวันตลอด 24 ชั่วโมงเป็นเวลา 18 เดือนไม่จำเป็นต้องเปลี่ยนเกียร์ ในขณะที่หน่วยดาวเคราะห์ก่อนหน้านี้ล้มเหลวหลังจากผ่านไป 11 เดือน อัตราส่วนหน้าสัมผัสที่ใหญ่ขึ้นของเฟืองเกลียวช่วยลดแรงเค้นฟันสูงสุดได้สูงสุดถึง 30%

3.4 เครื่องจักรบรรจุภัณฑ์

เครื่องสร้างกล่อง เครื่องปิดกล่อง และเครื่องห่อแบบยืดได้ประโยชน์จากขนาดที่กะทัดรัดของ ชุดเกียร์ขดลวดโคแอกเซียลs . OEM สำหรับบรรจุภัณฑ์วัดการปรับปรุงความแม่นยำของตำแหน่งที่ ±0.25 มม. เมื่อเปรียบเทียบกับไดรฟ์ฮาร์มอนิกในการใช้งานการกำหนดดัชนี โดยไม่จำเป็นต้องใช้การควบคุมวงปิดที่ซับซ้อน

3.5 เครื่องผสมและเครื่องกวนในการแปรรูปทางเคมี

สำหรับการกวนที่ความเร็วต่ำและแรงบิดสูง ตัวลดความเร็วซีรีส์ R ให้เอาต์พุตที่สม่ำเสมอภายใต้ภาระความหนืดที่แตกต่างกัน ในเครื่องปฏิกรณ์โพลีเมอร์ มอเตอร์เกียร์รักษาแรงบิดกระเพื่อมต่ำกว่า 2.5% ในช่วงความเร็ว 10:1 ซึ่งช่วยปรับปรุงความสม่ำเสมอของผลิตภัณฑ์ เพลากลวงแบบติดหน้าแปลนจะเลื่อนเข้าสู่เพลาเครื่องผสมโดยตรง ช่วยลดการเชื่อมต่อ

4. รูปแบบการติดตั้ง: มอเตอร์เกียร์แบบเฮลิคอลแบบยึดหน้าแปลนเทียบกับแบบยึดเท้า

ที่ choice between a มอเตอร์เกียร์แบบเกลียวที่ติดตั้งหน้าแปลน และ a มอเตอร์เกียร์แบบขดลวดแบบยึดด้วยเท้า ขึ้นอยู่กับข้อจำกัดของพื้นที่ ปฏิกิริยาของแรงบิด และโครงร่างอุปกรณ์ขับเคลื่อน การกำหนดค่าทั้งสองแบบมีเกียร์ภายในที่เหมือนกัน แต่วิธีการติดตั้งแตกต่างกัน ตารางด้านล่างสรุปเกณฑ์การคัดเลือกที่สำคัญโดยอิงตามข้อมูลจากผู้ผลิตเครื่องจักร 150 ราย

การวิเคราะห์ความล้มเหลวในภาคสนามแสดงให้เห็นว่าการติดตั้งที่เลือกไม่ถูกต้องทำให้เกิดความล้มเหลวของตลับลูกปืนก่อนกำหนดถึง 18% สำหรับรุ่นเพลากลวง แนะนำให้ใช้รุ่นที่ติดตั้งหน้าแปลนพร้อมแขนทอร์คสำหรับการใช้งานระบบขับเคลื่อนแบบรถเข็นและกว้าน

5. วิธีเลือกชุดเฟืองเกลียวโคแอกเซียลที่เหมาะสมสำหรับกระบวนการของคุณ

การเลือกที่เหมาะสมที่สุด ชุดเกียร์ขดลวดโคแอกเซียล เกี่ยวข้องกับการประเมินพารามิเตอร์ทางเทคนิคห้าประการ แนวทางที่เป็นระบบช่วยลดขนาดที่มากเกินไปและการสูญเสียพลังงานลงได้ 10–25%

1. แรงบิดเอาท์พุตที่ต้องการ (Nm): วัดแรงบิดโหลดจริงรวมถึงปัจจัยการบริการ สำหรับการปฏิบัติหน้าที่ไม่ต่อเนื่อง (การสตาร์ท-หยุดสายพานลำเลียง) ให้เพิ่มระยะขอบด้านความปลอดภัย 1.5 เท่า
2. อินพุต Speed & Reduction Ratio: ซีรีส์ R ส่วนใหญ่ยอมรับอินพุตมอเตอร์ 4 ขั้ว (1450–1500 รอบต่อนาที) อัตราส่วนตั้งแต่ 3:1 ถึง 100:1 เป็นอัตราส่วนมาตรฐาน หน่วยสองขั้นตอนครอบคลุมสูงสุด 25:1, สามขั้นตอนสูงสุด 100:1
3. ที่rmal Power Rating: ที่อุณหภูมิแวดล้อม >40°C ลดอัตราลง 0.8% ต่อ °C ที่สูงกว่า 40°C ตัวอย่างเช่น หน่วยพิกัด 5.5 kW ที่อุณหภูมิ 25°C จะให้พลังงานเพียง 4.4 kW ที่ 60°C
4. การวางแนวการติดตั้ง: ติดตั้งเท้าช่วยให้ทุกมุม; การติดตั้งหน้าแปลนต้องใช้แนวนอนหรือแนวตั้ง (โดยมีการปรับระดับน้ำมันอย่างเหมาะสม)
5. การกำหนดค่าเพลา: เพลาเอาท์พุตตัน (สำหรับข้อต่อ) กับเพลาเอาท์พุตกลวง (ติดตั้งโดยตรงกับเพลาเครื่องขับเคลื่อน)

โรงงานปูนซีเมนต์ลดการใช้พลังงานลง 9.7% หลังจากปรับขนาดให้ถูกต้อง ตัวลดความเร็วซีรีย์ R บนลิฟต์ถัง หน่วยดั้งเดิมมีขนาดใหญ่กว่า 40% เนื่องจากการเลือกแบบอนุรักษ์นิยม การใช้ข้อมูลการวัดและส่งข้อมูลทางไกลของแรงบิดจริงทำให้สามารถลดขนาดได้โดยไม่สูญเสียความน่าเชื่อถือ

สำหรับการสนับสนุนด้านวิศวกรรมโดยละเอียดเพิ่มเติม โปรดปรึกษา มอเตอร์เกียร์แบบขดลวดแบบอินไลน์ เอกสารข้อมูลจำเพาะซึ่งรวมถึงขีดจำกัดทางความร้อนและเส้นโค้งประสิทธิภาพต่ออัตราส่วน

6. ข้อมูลประสิทธิภาพ: การปรับปรุงประสิทธิภาพและความน่าเชื่อถือ

ประโยชน์เชิงปริมาณของการเปลี่ยนมาใช้มอเตอร์เกียร์แบบเฮลิคอลซีรีส์ R ได้รับการบันทึกไว้ในภาคอุตสาหกรรมหลายแห่ง การศึกษาข้ามอุตสาหกรรมครอบคลุมการติดตั้ง 84 รายการเปรียบเทียบยูนิตซีรีส์ R กับเทคโนโลยีก่อนหน้า (ตัวขับหนอน เดือย หรือโซ่) การค้นพบที่สำคัญ ได้แก่ :

• ประสิทธิภาพการใช้พลังงานเพิ่มขึ้น: ปริมาณการใช้ไฟฟ้าที่ลดลงโดยเฉลี่ย 13.8% (ช่วง 6–22%) โดยวัดจาก 6 เดือนของการผลิต
• เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF): เพิ่มขึ้นจาก 18,500 ชั่วโมงเป็น 34,200 ชั่วโมง – การปรับปรุง 85%
• ปริมาณการใช้น้ำมันหล่อลื่น: ระยะเวลาการเปลี่ยนถ่ายน้ำมันเครื่องสังเคราะห์ขยายจาก 4,000 ชั่วโมงเป็น 12,000 ชั่วโมง เนื่องจากอุณหภูมิในการทำงานลดลง (ΔT ลดลง 12–18°C)

ในกรณีเฉพาะที่โรงงานปั๊มขึ้นรูปยานยนต์ (ไม่มีการอ้างอิงแบรนด์) การเปลี่ยนมอเตอร์เกียร์แบบเฮลิคอลอินไลน์ที่เก่าแล้วด้วยยูนิตซีรีส์ R ที่ทันสมัยซึ่งมีอัตราส่วนเท่ากันจะช่วยลดเวลาการหยุดทำงานที่เกี่ยวข้องกับกระปุกเกียร์จาก 43 ชั่วโมง/ปี เหลือเพียง 9 ชั่วโมง/ปี ระยะเวลาคืนทุนคือ 11 เดือนตามการประหยัดพลังงานและการบำรุงรักษาเพียงอย่างเดียว

นอกจากนี้ ระดับการสั่นสะเทือนที่วัดที่เพลาส่งออกลดลง 52% เมื่อเทียบกับเฟืองตรง ซึ่งช่วยยืดอายุการใช้งานของตลับลูกปืนและซีลดาวน์สตรีมโดยตรง โรงงานที่ใช้การตรวจสอบสภาพบนตัวลดซีรีส์ R รายงานว่ามีความล้มเหลวโดยไม่ได้วางแผนเป็นศูนย์ตลอดระยะเวลา 24 เดือนของการดำเนินงาน

7. การบำรุงรักษาและอายุการใช้งานของตัวลดความเร็วซีรี่ส์ R

การบำรุงรักษาที่เหมาะสมจะช่วยยืดอายุการใช้งานของ ตัวลดความเร็วซีรีย์ R เกิน 10 ปีในรอบการทำงานปานกลาง แนวทางปฏิบัติหลักที่ได้มาจากบันทึกการบริการ 500 หน่วย:

• การเปลี่ยนถ่ายน้ำมันเครื่องครั้งแรก: หลังจากรันอิน 200–400 ชั่วโมง จากนั้นทุกๆ 5,000 ชั่วโมงหรือทุกปี ใช้ ISO สังเคราะห์ VG 220 สำหรับอุณหภูมิแวดล้อม 0–40°C
• การตรวจสอบสภาพแบริ่ง: วัดอุณหภูมิตัวเรือน (ช่วงปกติ 60–85°C) และความเร็วการสั่นสะเทือน (ISO 10816-3) แจ้งเตือนหากความเร็วเกิน 4.5 มม./วินาที RMS
• การตรวจสอบซีล: โดยทั่วไปซีล FKM จะมีอายุการใช้งาน 25,000 ชั่วโมง เปลี่ยนใหม่หากน้ำมันรั่วเกิน 1 หยดต่อชั่วโมงบนเพลาอินพุต
• การขันแขนบิดหรือสลักเกลียวฐานให้แน่น: ตรวจสอบทุกๆ 3 เดือนด้วยประแจแรงบิด สลักเกลียวที่หลวมทำให้เกิดการวางแนวที่ไม่ตรงและเกียร์เป็นรู

ข้อมูลจากโรงงานแปรรูปอาหารตามกำหนดการนี้ส่งผลให้ไม่มีการเปลี่ยนกระปุกเกียร์เป็นศูนย์ในระยะเวลา 8 ปี ในขณะที่สายการผลิตที่อยู่ติดกันที่ใช้การบำรุงรักษาแบบรีแอกทีฟประสบกับความล้มเหลว 3 ครั้งใน 4 ปี นอกจากนี้ การใช้ ชุดเกียร์ขดลวดโคแอกเซียล พร้อมตัวเรือนเสริมแรงช่วยให้สามารถอัดจารบีตลับลูกปืนซ้ำได้โดยไม่ต้องถอดชิ้นส่วนหากติดตั้งอุปกรณ์หล่อลื่น

8. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: มอเตอร์เกียร์แบบเฮลิคอลอินไลน์และกระปุกเกียร์แบบเฮลิคอลมาตรฐานแตกต่างกันอย่างไร

อ มอเตอร์เกียร์แบบขดลวดแบบอินไลน์ รวมมอเตอร์และกระปุกเกียร์เข้าด้วยกันในลักษณะโคแอกเซียลกับตัวเรือนทั่วไป ในขณะที่กระปุกเกียร์แบบเกลียวมาตรฐานเป็นหน่วยแยกต่างหากที่ต้องใช้ข้อต่อและอะแดปเตอร์มอเตอร์ เวอร์ชันอินไลน์ช่วยประหยัดพื้นที่ ลดข้อผิดพลาดในการจัดตำแหน่ง และโดยทั่วไปจะมีความแข็งในการบิดที่สูงกว่า

คำถามที่ 2: ฉันสามารถใช้มอเตอร์เกียร์แบบเฮลิคอลที่ติดตั้งหน้าแปลนในแนวตั้งได้หรือไม่

ใช่ การออกแบบที่ติดตั้งหน้าแปลนเหมาะสำหรับเพลาเอาท์พุตแนวตั้ง (มอเตอร์ด้านบนหรือด้านล่าง) อย่างไรก็ตาม คุณต้องระบุตำแหน่งการติดตั้งในเวลาสั่งซื้อ เนื่องจากระบบหล่อลื่น (ระดับน้ำมันและตำแหน่งช่องระบายอากาศ) ขึ้นอยู่กับการวางแนว สำหรับการใช้งานในแนวตั้งโดยมีมอเตอร์อยู่ด้านบน แนะนำให้ใช้ซีลน้ำมันแบบพิเศษและถังเก็บน้ำมันแบบขยาย

คำถามที่ 3: ฉันจะคำนวณปัจจัยการบริการที่จำเป็นสำหรับตัวลดความเร็วซีรีส์ R ได้อย่างไร

ที่ service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.

คำถามที่ 4: มอเตอร์เกียร์เฮลิคอลซีรีส์ R เหมาะสำหรับการใช้งานแบบชะล้างหรือไม่

ได้ แต่คุณจำเป็นต้องมีคุณสมบัติเสริม: เพลาส่งออกสเตนเลสสตีล, สีอีพ็อกซี่ (ความหนาขั้นต่ำ 120μm) และการปิดผนึกระดับ IP66/IP67 มีสารหล่อลื่นเกรดอาหาร (NSF H1) ให้เลือกด้วย หน่วยมาตรฐานมีระดับ IP54 ซึ่งไม่สามารถล้างทำความสะอาดได้

คำถามที่ 5: เหตุใดชุดเกียร์เฮลิคอลโคแอกเซียลของฉันจึงร้อนหลังการติดตั้ง

สาเหตุที่พบบ่อย: การเติมน้ำมันเกิน/การเติมน้ำมันน้อยเกินไป (ตรวจสอบระดับหลังการทำงาน 30 นาที) การระบายอากาศรอบๆ ตัวเรือนไม่เพียงพอ หรือการเยื้องศูนย์ที่ทำให้เกิดแรงเสียดทานเพิ่มเติม ใช้กล้องถ่ายภาพความร้อนเพื่อระบุจุดที่มีฮอตสปอต หากอุณหภูมิเกิน 95°C บนพื้นผิวตัวเรือน ให้ลดภาระหรือตรวจสอบความหนืดของน้ำมัน

คำถามที่ 6: ฉันขอได้ไหม มอเตอร์เกียร์แบบขดลวดแบบยึดด้วยเท้า ด้วยแบ็คสต็อปแบบรวม?

ใช่ มีแบ็คสต็อป (อุปกรณ์ป้องกันการถอยหลัง) ให้เลือกสำหรับสายพานลำเลียงและรอกแบบเอียง มีการติดตั้งแบ็คสต็อปบนเพลาความเร็วสูงเพื่อป้องกันการหมุนย้อนกลับเมื่อมอเตอร์ดับ ตรวจสอบให้แน่ใจว่าได้สั่งซื้อแบ็คสต็อปแบบประกอบล่วงหน้าที่โรงงาน เนื่องจากการติดตั้งเพิ่มเติมจำเป็นต้องถอดแยกชิ้นส่วนทั้งหมด
