ตำแหน่งการติดตั้งใด (M1-M6) ที่ใช้ได้กับชุดเกียร์ S ซีรีส์?

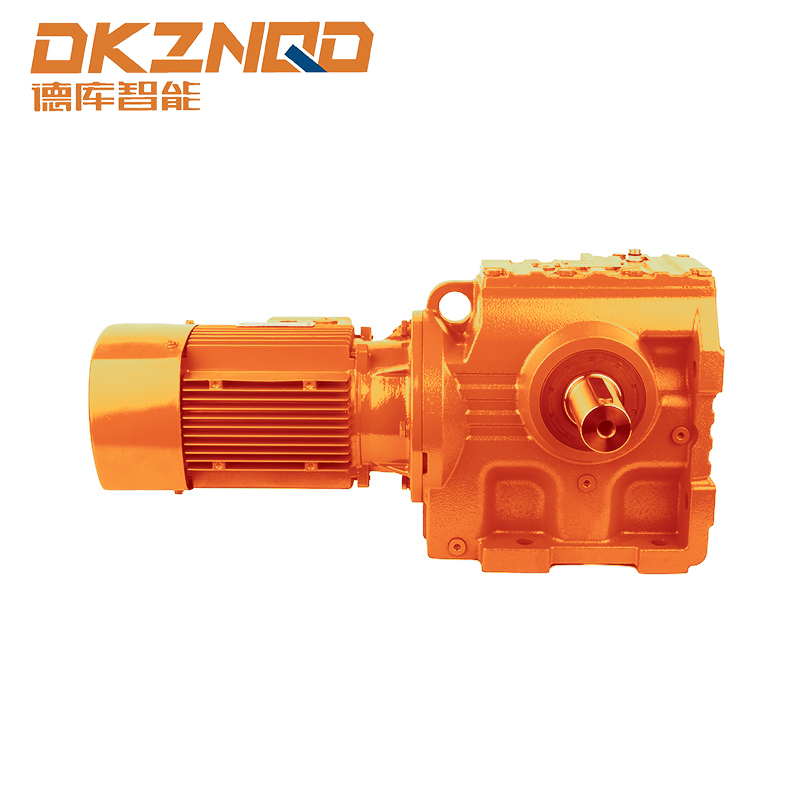

ข้อมูลเบื้องต้นเกี่ยวกับมอเตอร์เกียร์หนอนเฮลิคอลซีรีส์ S

ที่ มอเตอร์เฟืองตัวหนอนแบบขดลวดซีรีย์ S มีการใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรมเนื่องจากมีการออกแบบที่กะทัดรัด ระบบส่งกำลังแรงบิดสูง และความน่าเชื่อถือภายใต้สภาวะการทำงานที่หลากหลาย ทำความเข้าใจกับ ตำแหน่งการติดตั้ง (ม1-ม6) ของชุดเกียร์เหล่านี้จำเป็นสำหรับวิศวกรและนักออกแบบระบบที่มุ่งหวังเพื่อให้ได้ประสิทธิภาพสูงสุดและรับรองความเข้ากันได้ทางกลไก

บทความนี้เจาะลึกเกี่ยวกับตำแหน่งการติดตั้งเฉพาะสำหรับชุดเกียร์ S ซีรี่ส์ โดยสำรวจการกำหนดค่า ข้อดี และการใช้งานจริงในอุตสาหกรรมต่างๆ

ภาพรวมของตำแหน่งการติดตั้ง (M1-M6)

ชุดเกียร์ซีรีส์ S ได้รับการออกแบบเพื่อรองรับการวางแนวการติดตั้งหลายแบบ โดยแบ่งประเภทเป็น M1 ถึง M6 ตำแหน่งการติดตั้งแต่ละตำแหน่งจะสอดคล้องกับการจัดเรียงเพลาอินพุตและเอาต์พุตเฉพาะที่สัมพันธ์กับตัวเรือนมอเตอร์ การเลือกตำแหน่งการติดตั้งที่ถูกต้องจะส่งผลต่อ:

• ประสิทธิภาพการทำงานและการส่งแรงบิด
• ติดตั้งง่ายในพื้นที่จำกัด
• การเข้าถึงการบำรุงรักษาและการปฏิบัติตามข้อกำหนดด้านความปลอดภัย

ด้านล่างนี้เป็นคำอธิบายโดยละเอียดเกี่ยวกับตำแหน่งการติดตั้งแต่ละตำแหน่งและการใช้งาน:

ตำแหน่ง M1: การติดตั้งเท้าแนวนอน

ที่ M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• ระบบสายพานลำเลียงและระบบขนถ่ายวัสดุ
• เครื่องจักรบรรจุภัณฑ์ที่ต้องการติดตั้งในระดับพื้น
• การใช้งานที่ต้องการการจัดตำแหน่งที่มั่นคงภายใต้โหลดแรงบิดสูง

ข้อดีของการติดตั้ง M1 ได้แก่ เข้าถึงการหล่อลื่นและการตรวจสอบได้ง่าย และความเข้ากันได้กับขนาดฐานมาตรฐานที่ใช้กันทั่วไปในการตั้งค่าเกียร์อุตสาหกรรม

ตำแหน่ง M2: การติดตั้งหน้าแปลนแนวนอน

การกำหนดค่า M2 ประกอบด้วยการติดตั้งในแนวนอนโดยมีหน้าแปลนที่ปลายเพลาส่งออกสำหรับการมีเพศสัมพันธ์โดยตรง การวางแนวนี้เหมาะสำหรับ:

• บูรณาการโดยตรงกับเครื่องจักรที่หมุนได้โดยไม่ต้องใช้ขายึดเพิ่มเติม
• ปั๊ม คอมเพรสเซอร์ และตัวขับพัดลมที่การวางแนวเพลาเป็นสิ่งสำคัญ
• การใช้งานที่ต้องการการติดตั้งขนาดกะทัดรัดในพื้นที่แนวนอนที่จำกัด

ที่ M2 flange mount ลดการส่งผ่านการสั่นสะเทือน และลดความยุ่งยากในการติดตั้งเมื่อเปรียบเทียบกับทางเลือกอื่นแบบยึดกับเท้า

ตำแหน่ง ม3: เพลาแนวตั้งลง

ในการกำหนดค่า M3 เพลาเอาท์พุตจะชี้ลง สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อเชื่อมต่อกับเครื่องจักรแนวตั้ง เช่น:

• เครื่องผสมและเครื่องกวนในโรงงานแปรรูปเคมีหรืออาหาร
• สายพานลำเลียงและลิฟต์แนวตั้ง
• การใช้งานที่ต้องการระบบขับเคลื่อนลงด้านล่างโดยตรงโดยมีส่วนต่อเพลาน้อยที่สุด

การวางแนวการติดตั้งนี้ต้องพิจารณาอย่างรอบคอบเกี่ยวกับการหล่อลื่นและการซีลเนื่องจาก การกระจายน้ำมันที่ขับเคลื่อนด้วยแรงโน้มถ่วง ตามเกียร์

ตำแหน่ง ม4: เพลาแนวตั้งขึ้น

M4 เป็นสิ่งที่ตรงกันข้ามกับ M3 โดยที่เพลาเอาท์พุตชี้ขึ้น มักใช้ใน:

• ลิฟท์ถังและสายพานลำเลียงแนวตั้งที่มีการเคลื่อนที่ขึ้น
• เครื่องผสมทางอุตสาหกรรมที่ต้องมีการส่งแรงบิดเพื่อเคลื่อนวัสดุขึ้นด้านบน
• สถานการณ์ที่มีการติดตั้งชุดเกียร์ไว้ด้านล่างกลไกที่เชื่อมต่อเพื่อการจัดตำแหน่งแนวตั้งแบบกะทัดรัด

ที่ M4 position necessitates เส้นทางการหล่อลื่นที่ปรับให้เหมาะสม เพื่อให้แน่ใจว่ามีการกระจายน้ำมันอย่างสม่ำเสมอทั้งเฟืองตัวหนอนและเฟืองเกลียว

ตำแหน่ง ม5: เพลาแนวนอนติดตั้งด้านข้าง

M5 หมายถึงการวางแนวแนวนอนโดยติดตั้งชุดเกียร์ไว้ที่ด้านข้าง ตำแหน่งนี้ถูกเลือกสำหรับ:

• เครื่องจักรที่มีพื้นที่จำกัดซึ่งจำเป็นต้องติดตั้งเฟืองด้านข้าง
• บูรณาการเข้ากับระบบสายพานลำเลียงด้วยจุดขับเคลื่อนออฟเซ็ต
• การใช้งานที่ต้องการการปรับปรุงการจัดตำแหน่งระหว่างมอเตอร์และเพลาขับเคลื่อนโดยมีพื้นที่ใช้งานน้อยที่สุด

กระป๋องติดตั้งด้านข้าง เพิ่มเสถียรภาพทางกล ในระบบขนาดกะทัดรัด แต่อาจต้องใช้ขายึดหรือส่วนรองรับแบบกำหนดเอง

ตำแหน่ง M6: หน้าแปลนแนวตั้ง

โครงสร้าง M6 รวมการวางแนวเพลาแนวตั้งเข้ากับการติดตั้งหน้าแปลน ประโยชน์ที่สำคัญ ได้แก่ :

• อำนวยความสะดวกในการเชื่อมต่อโดยตรงกับมอเตอร์แนวตั้งหรือปั๊ม
• เหมาะสำหรับการติดตั้งที่มีข้อจำกัดด้านความสูงหรือพื้นที่จำกัด
• การกระจายแรงบิดที่ดีขึ้นในการใช้งานแนวตั้งที่มีโหลดสูง

การวางตำแหน่ง M6 มักต้องมีการจัดตำแหน่งที่แม่นยำ และอาจได้รับประโยชน์จาก ที่ยึดลดแรงสั่นสะเทือน เพื่อความมั่นคงในการดำเนินงานในระยะยาว

ข้อควรพิจารณาในทางปฏิบัติสำหรับการเลือกการติดตั้ง

การเลือกตำแหน่งการติดตั้งที่ถูกต้องเป็นมากกว่าการตัดสินใจทางกลไก โดยจะต้องคำนึงถึงสภาพแวดล้อมการทำงาน ความสามารถในการเข้าถึง และข้อกำหนดในการบำรุงรักษา วิศวกรควรคำนึงถึง:

• ข้อกำหนดทิศทางการรับน้ำหนักและแรงบิด
• การกระจายการหล่อลื่นและการกักเก็บน้ำมันเกียร์
• ข้อจำกัดด้านพื้นที่และการบูรณาการกับเครื่องจักรที่มีอยู่
• ความง่ายในการตรวจสอบ การบริการ และการปฏิบัติตามข้อกำหนดด้านความปลอดภัย

การปฏิบัติตามข้อพิจารณาเหล่านี้ทำให้มั่นใจได้ ประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานขึ้น ของชุดเกียร์

ตารางเปรียบเทียบตำแหน่งการติดตั้ง S Series

บทสรุป

ทำความเข้าใจตำแหน่งการติดตั้ง M1-M6 สำหรับ มอเตอร์เฟืองตัวหนอนแบบขดลวดซีรีย์ S ช่วยให้วิศวกรสามารถตัดสินใจโดยมีข้อมูลรอบด้านเกี่ยวกับการติดตั้ง การส่งแรงบิด และอายุการใช้งานของระบบ แต่ละตำแหน่งมีข้อได้เปรียบเฉพาะตัวที่ปรับให้เหมาะกับความต้องการในการปฏิบัติงานเฉพาะ ทำให้มั่นใจได้ว่าชุดเกียร์จะทำงานได้อย่างน่าเชื่อถือภายใต้สถานการณ์ทางอุตสาหกรรมที่หลากหลาย

การเลือกที่เหมาะสมเมื่อรวมกับการพิจารณาการหล่อลื่น การวางแนว และการเข้าถึง จะช่วยเพิ่มประสิทธิภาพและประสิทธิภาพการบำรุงรักษาของระบบเกียร์อุตสาหกรรมได้อย่างมาก

คำถามที่พบบ่อย

คำถามที่ 1: ตำแหน่งการติดตั้ง M1 และ M2 แตกต่างกันอย่างไร

M1 ติดตั้งแบบตีนผีในแนวนอน ในขณะที่ M2 ใช้หน้าแปลนสำหรับการติดตั้งในแนวนอน เหมาะสำหรับการประกบโดยตรงกับเครื่องจักรและการควบคุมการสั่นสะเทือนที่ได้รับการปรับปรุง

คำถามที่ 2: ชุดเกียร์ S ซีรีส์สามารถทำงานในตำแหน่งแนวตั้งได้หรือไม่

ใช่ M3, M4 และ M6 สามารถติดตั้งในแนวตั้งได้ โดยให้ความสำคัญกับการหล่อลื่นและการจัดตำแหน่งอย่างระมัดระวังเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้

คำถามที่ 3: ตำแหน่งการติดตั้งใดดีที่สุดสำหรับการตั้งค่าที่มีพื้นที่จำกัด

M5 (ติดตั้งด้านข้างแนวนอน) และ M6 (หน้าแปลนแนวตั้ง) เหมาะสำหรับการติดตั้งขนาดกะทัดรัดที่มีพื้นที่จำกัด

คำถามที่ 4: ตำแหน่งการติดตั้งส่งผลต่อข้อกำหนดในการบำรุงรักษาหรือไม่

ใช่ ตำแหน่งเช่น M3 และ M4 จำเป็นต้องมีการกำหนดเส้นทางการหล่อลื่นอย่างระมัดระวัง ในขณะที่ M1 และ M2 ช่วยให้เข้าถึงการตรวจสอบและการบริการได้ง่ายขึ้น
